Срабатывание контрольной лампы

В данной системе используется контрольная лампа тормоза, расположенная в комбинации приборов. Если замок зажигания находится в положении START, контрольная лампа тормоза загорается, а затем снова гаснет при переводе ключа в положение RUN.

Тормозная жидкость используется в системе экстренной и штатной остановки автомобиля во время движения.

Для контроля уровня этой жидкости предназначен датчик уровня. От его исправности зависит надежность системы предупреждения об аварийной ситуации в системе торможения.

Большинство датчиков уровней различных жидкостей построено по поплавковому типу.

Поплавок движется по направляющей или на штоке в соответствии с уровнем тормозной жидкости. Если уровень жидкости уменьшается, поплавок смещается вниз. При достижении критически минимального уровня тормозной жидкости контакты датчика размыкаются, и на приборную панель (систему управления кузовом, бортовой компьютер, блок управления двигателем, блок АБС) поступает сигнал о низком уровне тормозной жидкости.

Срабатывает система оповещения водителя о критически низком уровне тормозной жидкости. В некоторых авто предусмотрено блокирование работы двигателя.

В качестве контактной группы (системы контроля) используются:

• традиционные электрические контакты, выполненные из латуни, бронзы или меди;
• герконы;
• оптоэлектронные средства контроля с электронной системой;
• ультразвуковые объемные датчики.

Геркон представляет контактную группу, заключенную в герметичный корпус. Этим достигается повышенная надежность срабатывания контактов в условиях повышенной агрессивности паров тормозной жидкости. Геркон имеет на порядок больший срок эксплуатации по сравнению с традиционной контактной группой.

Он срабатывает при помещении в его зону контроля постоянного магнита. Магнит крепится на поплавок. При уменьшении уровня тормозной жидкости магнитик входит (или наоборот уходит) в зону срабатывания геркона. Его контакты размыкаются, индикаторная система срабатывает.

Оптоэлектронные датчики уровня, использующие систему светодиод-фотодиод как средства контроля уровня тормозной жидкости, сейчас применяются крайне редко. Такие датчики показали недостаточную надежность в транспортных средствах.

Ультразвуковые объемные датчики контроля уровня жидкости находят применение в авиастроении, когда летающее транспортное средство может резко изменять положение относительно горизонта. Есть практика применения таких датчиков в гоночных автомобилях (при больших боковых ускорениях жидкость смещается в сторону, обратную от направления поворота).

Проверка датчика уровня тормозной жидкости на автомобиле Рено Меган 2

Для выполнения работы потребуется резиновая груша или медицинский шприц с одетым на него шлангом, диаметром около 5мм (идеально подходит трубка омывателя от ВАЗ 2101 -2108).

Работу выполняем в следующей последовательности:

1. Под колеса автомобиля устанавливаем противооткатные упоры, рычаг стояночной тормозной системы смещаем в крайнее нижнее положение.

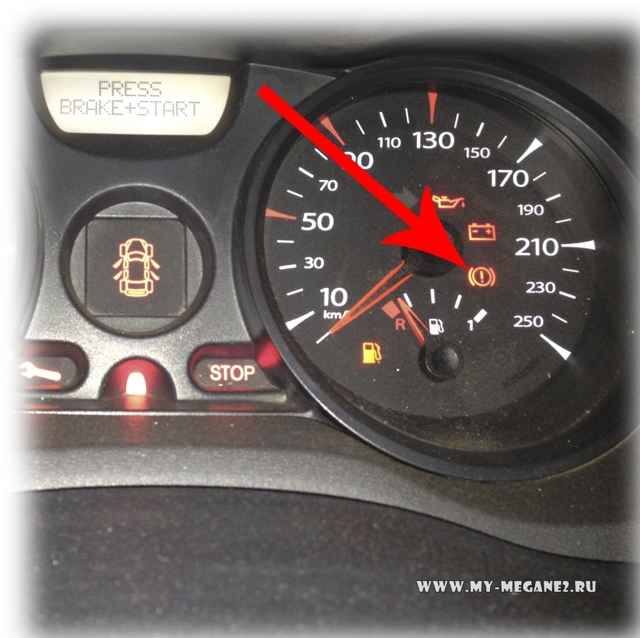

2. Нажимаем на кнопку START/STOP. На щитке приборов должна на 2 секунды загореться и погаснуть контрольная лампа включения стояночного тормоза и неисправности тормозной системы.

Если лампа не загорелась, то возможно неисправен щиток приборов. Если лампа наоборот не гаснет при нормальном уровне тормозной жидкости, то неисправна цепь датчика положения рычага стояночного тормоза или датчика уровня тормозной жидкости, либо это также связано с неисправностью щитка приборов.

1. Для проверки датчика отворачиваем крышку бачка главного тормозного цилиндра.

1. Чистой резиновой грушей или медицинским шприцем откачиваем тормозную жидкость из бачка.

После понижения уровня ниже отметки MINI должна загореться контрольная лампа неисправности тормозной системы.

Во избежание попадания воздуха в тормозную систему не нажимайте педаль тормоза при низком уровне тормозной жидкости.

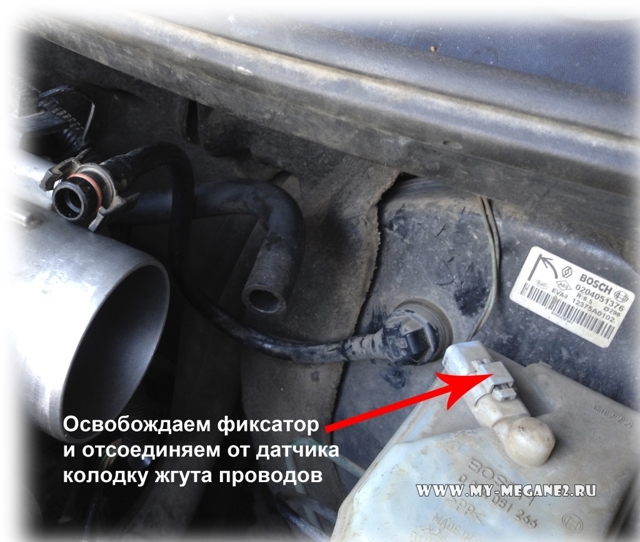

1. Если контрольная лампа не загорелась, то необходимо убедиться в том, что неисправность не связана с повреждением цепи датчика. Для этого освобождаем фиксатор и отсоединяем от датчика колодку жгута проводов.

1. Отрезком провода замыкаем выводы в колодке жгута проводов. Если лампа загорелась, щиток приборов и электрические цепи исправны. В противном случае проверяем соединительные провода, неисправность устраняем.
2. Неисправный датчик уровня тормозной жидкости заменяется в сборе с бачком главного тормозного цилиндра.
3. По окончании работы заполняем бачок новой тормозной жидкостью до отметки MAXI.

В легковых автомобилях, в основном, применяются два типа датчиков уровня жидкостей: с обычными контактами, например датчики 10.3839, 101.

3839, 21011-3505100 и 2108-3505110 уровня тормозной жидкости, и с магнитоуправляемыми (геркон) контактами, например датчики 14.3839, 141.3839, 16.3839 и 151.3839 уровня масла, охлаждающей и омывающей жидкостей.

Чувствительным элементом в датчиках обоих типов служит поплавок.

Датчики 10.3839, 101.3839, 21011-3505100 и 2108-3505110 аварийного уровня тормозной жидкости, устройство и принцип действия

В контактном датчике уровня жидкостей поплавок через толкатель удерживает контакты датчика в разомкнутом состоянии, пока уровень жидкости находится в пределах нормы. При снижении уровня до минимально допустимой величины поплавок опускается и контакты датчика замыкаются, включая соответствующий сигнализатор на приборов.

В герконовых датчиках уровня жидкостей на внутреннем диаметре поплавка размещен небольшой магнит. Пока поплавок находится в верхнем положении и уровень жидкости в пределах нормы, контакты геркона разомкнуты.

Как только уровень жидкости станет меньше нормы, поплавок опустится и контакты геркона под действием постоянного магнита поплавка замкнутся. При этом загорится соответствующая сигнальная лампа на панели приборов.

Принцип действия датчиков уровня жидкостей

Устройство контактного датчика 10.3839 уровня тормозной жидкости

Корпус контактного датчика 10.3839 уровня тормозной жидкости вместе с основанием, уплотнителем и отражателем поджимаются кольцом к торцу горловины бочка тормозной жидкости.

Через отверстие основания проходит толкатель соединенный с поплавком с помощью втулки. На толкателе расположен подвижный контакт, а на корпусе датчика — неподвижные контакты.

Контакты защищены от внешнего воздействия колпачком.

При понижении уровня тормозной жидкости поплавок опускается. Вместе с ним опускаются толкатель и подвижный контакт. При достижении предельно допустимого значения уровня тормозной жидкости поплавок опустится настолько, что замкнутся контакты и сигнальная лампа недостаточного уровня тормозной жидкости загорится.

Датчик давления масла

ДДМ находится в правой части силового агрегата с тыльной стороны. Для замены нужно демонтировать переднее правое колесо, отсоединить колодку с проводами, снять датчик.

На этапе запуска мотора загорается индикатор красного цвета, после двух секунд он должен погаснуть. В противном случае это указывает на неисправность. Датчик давления масла состоит из механической и электрической частей. Первая вкручивается непосредственно в стенку блока мотора, вторая в приборную панель Шевроле Лачетти (седан, хэтчбек 1.6).

Датчик фаз (положения распределительного вала)

При неисправности ЭБУ переходит в режим аварийной работы, на центральной консоли приборов горит индикатор ошибки, уведомляющий о поломке в работе механизма.

Зачем менять тормозную жидкость

Тормозная жидкость хорошо впитывает влагу. Со временем (обычно 1-2 года) количество влаги становится критическим (более 2%), а это может вызвать следующие проблемы:

• Закипание тормозной жидкости (при активном торможении)
• Коррозия тормозных трубок изнутри
• Отказ тормозной системы

Проверка состояния шлангов

Проверку состояния шлангов гидравлической тормозной системы необходимо проводить не реже двух раз в год. Шланги следует проверять на отсутствие повреждений щебнем или гравием, отсутствие трещин, потертостей внешней оболочки шланга или вздутий, а также на разгерметизацию. Убедитесь в правильности прокладки и крепления шлангов. Если шланг задевает за элементы подвески автомобиля, со временем это приведет к его истиранию и выходу из строя. Для проведения проверки вам потребуется переносная лампа и зеркало. При обнаружении любого из вышеперечисленных дефектов следует устранить его или заменить шланг.

Последовательность проверки датчика уровня тормозной жидкости

Для того чтобы проверить систему контроля уровня тормозной жидкости следует:

• Заправить «тормозуху» до максимального уровня (показан на бачке).
• Установить поплавок и разъемы датчика на штатное место.
• Включить зажигание.
• Снимать-устанавливать разъем датчика. При исправной проводке индикаторная лампа на приборной панели (сообщение бортового компьютера) должно появляться-исчезать.
• Снять разъем. Замыкать-размыкать контакты разъема при помощи перемычки (можно в случае обычных контактных датчиков использовать канцелярскую скрепку). Сообщения о критическом уровне также будут появляться-исчезать.
• Демонтировать поплавок с датчиком, установить разъем. Вручную поднимать-опускать шток с поплавком. Сообщения о критическом уровне должны появляться-исчезать.
• Выключить зажигание. Снять разъем. Щупы мультиметра в режиме измерения сопротивления (или прозвонки) соединить с контактами разъема датчика. При вертикальном перемещении штока поплавка контакты должны замыкаться-размыкаться, что будет показывать мультиметр. В некоторых датчиках для увеличения информативности в цепь последовательно установлен резистор сопротивлением около 1 килоОм. В этом случае мультиметр следует установить на предел измерения сопротивления 2К.

В электронных датчиках проверка при помощи мультиметра и простым отсоединением разъема неэффективна. Для контроля лучше использовать заведомо исправный датчик уровня, временно подключая его на место неисправного.

Помните, от исправности тормозной системы, в том числе и датчика уровня жидкости, зависит жизнь участников дорожного движения!

Датчик положения коленчатого вала

ДПКВ установлен на передней стенке блока цилиндров. Механизм в режиме онлайн передает микроконтроллеру информацию о частоте вращения коленчатого вала.

При прохождении зубьев вблизи диска он фиксирует данные, передает микроконтроллеру. Зубья с наклоном в 6 градусов. С целью упрощения положения коленвала два зуба из шестидесяти удалены, образуется широкий паз. Проходя мимо ДПКВ, в последнем возникает опорный импульс, считывается положение коленвала.

Датчик скорости

ДС – устанавливается на верхней части корпуса коробки передач Шевроле Лачетти (седан, хэтчбек 1.6). Независимо от типа: МКПП или АКПП, он информирует ЭБУ о скорости машины в текущий момент. Принцип работы основан на эффекте Холла. Шестерня привода приводит в зацепление дифференциал. ДС передает ЭБУ импульсы напряжения определенной частоты. Электронный блок управления интерпретирует данные, выводит на монитор показатель скорости автомобиля.

Датчик уровня топлива

Внутри бака расположена механическая часть, а под приборной панелью электрическая. Интерпретируя импульсы, на центральную консоль выводится показатель уровня топлива. Индикатор не загорелся при запуске двигателя – вероятнее всего он вышел из строя, подлежит замене.

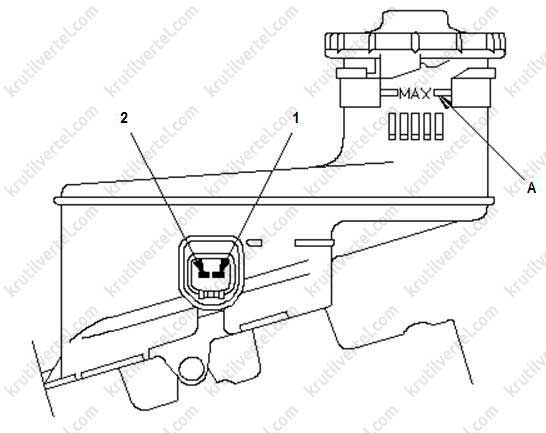

 Проверка датчика уровня тормозной жидкости

1. Отсоединить разъем датчика уровня тормозной жидкости в бачке.

2. Проверить непрерывность цепи между выводами (1) и (2) датчика уровня тормозной жидкости при верхнем и нижнем положениях поплавка:

• Полностью слить тормозную жидкость из расширительного бачка. При нижнем положении поплавка цепь должна быть замкнута.
• Заполнить расширительный бачок тормозной жидкостью до верхней отметки МАХ (А). При таком положении поплавка цепь должна быть разомкнута.
• Если индикатор анти-блокировочной системы (ABS) или системы стабилизации (VSA) и индикатор тормозной системы включаются одновременно, сначала проверить систему стабилизации (VSA).
• Если выключатель стояночного тормоза и уровень тормозной жидкости в порядке, а индикатор тормозной системы не работает, проверить блок управления приборами.

*А 1 2*

3. Подсоединить разъем датчика уровня тормозной жидкости.

Тип двигателя: R20A / K24Z

Объем двигателя: 2.0 / 2.4 л.

Мощность: 116 / 131 / 150 / 212 л.с.

Датчик температуры охлаждающей жидкости

ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача – передача температурных показателей в режиме онлайн ЭБУ. Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата.

ДТОЖ – это терморезистор с отрицательным коэффициентом температуры. Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Датчик температуры поступающего в цилиндры воздуха

ДТПЦ – установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность (нестабильная работа) сигнализируется на приборной панели.

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин – неисправность ДМРВ датчика массового расхода воздуха. От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Основные причины неисправности датчиков уровня тормозной жидкости

Наиболее вероятные причины отказа датчиков уровня:

• нарушение контактов в результате процессов оксидации, электролиза, нарушения контактов в разъеме;
• залипание штока поплавка;
• нарушение герметичности поплавка;
• механическое повреждение;
• отказ электронной системы датчика (для электронных датчиков);
• разгерметизация геркона.

Датчик детонации Шевроле Лачетти

ДД установлен на стенке блока цилиндров. На основании сигналов ЭБУ корректирует зажигание на скоростном режиме свыше 90 км/час. О повышении амплитуды вибрации датчику указывает керамический элемент с чувствительной поверхностью. По достижении критической отметки, ЭБУ в автоматическом режиме корректирует угол опережения в сторону позднего.

В случае неисправности, агрегат переходит в аварийный режим работы, на центральной консоли приборов сигнализирует индикатор о наличии неисправности. О наличии неисправности также будет указывать вибрация мотора при резком повышении оборотов.

Автоэлектрик подсказал как с помощью обычного мультиметра проверить тормозную жидкость

Если вы за рулём не первый год, то вам скорее всего известно, что тормозную жидкость, наряду с другими жидкостями (антифриз, масло и т.д.), необходимо своевременно менять на новую.

Датчики концентрации кислорода

В штатной комплектации установлено два датчика: один (управляющий) на корпусе впускного коллектора, второй (диагностический) – на приемной трубе.

Первый кислородный датчик – лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование кислорода, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.

Частицы кислорода, содержащиеся в отработанных газах, при взаимодействии с поверхностью датчика повышают (снижают) напряжение. При минимальном количестве оно равно 0.1 В, при максимальном — 0.9 В. В первом случае называется обедненной смесью, во втором – обогащенной. На основании показателей, переданных лямбда зондом, ЭБУ формирует настройки топливной системы.

Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата.

Диагностический датчик (нижний) в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора. Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели.

С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка – металлическая проставка под лямбда зонд. Обязательной диагностике и замене подлежит клапан рециркуляции выхлопных газов – EGR (ЕГР).

Признаки неисправности датчиков

Основные признаки неисправности датчика:

• срабатывает индикация тормозной жидкости при нормальном уровне «тормозухи»;
• не срабатывает индикация при критическом уровне;
• появляется сообщение об ошибке датчика.

В случае появления перечисленных признаков следует немедленно приступить к устранению неисправности.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Датчик положения дроссельной заслонки Шевроле Лачетти

ДПДЗ установлен на дроссельном узле, вместе с регулятором холостого хода. На основании полученных сигналов от ДПДЗ ЭБУ определяет текущее положение заслонки, рассчитывает нагрузку на силовой агрегат. Корректируется качественный и количественный составы топливовоздушной смеси.

О неисправности датчика сигнализирует индикатор на центральной консоли приборов Chevrolet Lacetti (седан, хэтчбек 1.6). Необходима замена датчика в сборе с блоком регулятора холостого хода.

Датчик абсолютного давления Шевроле Лачетти

ДАД установлен на патрубке забора воздуха. На основании переданных параметров ЭБУ анализирует и корректирует разрежение, снижает (увеличивает) нагрузку на силовой агрегат. Также стабилизируется пропорция топливовоздушной смеси в соответствии с нагрузкой мотора. Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается. Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.
