Чистка дроссельной заслонки

Что такое дроссель и зачем он нужен

Блок дроссельной заслонки (БДЗ) — это механизм системы впуска, который находится между корпусом воздушного фильтра и впускным коллектором двигателя. Дроссель регулирует количество воздуха, поступающего в цилиндры, то есть участвует в формировании топливно-воздушной смеси.

Помимо смесеобразования, дроссель стабилизирует обороты двигателя, автоматически добавляя их при включении мощных бортовых потребителей (компрессора кондиционера, усилителя руля). Также БДЗ заведует холостыми и прогревочными оборотами двигателя, участвует в работе круиз-контроля, усилителя тормозов и антипробуксовочной системы.

В карбюраторных двигателях дроссельная заслонка являлась частью карбюратора. На моторах с электронным впрыском топлива БДЗ — отдельный узел, порой весьма продвинутый.

Как устроен блок дроссельной заслонки

На старых автомобилях с механическим дросселем водитель непосредственно воздействует на заслонку, нажимая на педаль газа — они связаны стальным тросом. У более продвинутых полумеханических заслонок трос остался, но появился электромотор, управляющий заслонкой на холостом ходу. А у современных электронных дроссельных заслонок вообще нет механической связи с педалью газа — заслонкой управляет только электромотор.

Помимо подвижной заслонки, меняющей сечение воздушного канала, в БДЗ есть много других узлов. Например, датчик положения дроссельной заслонки (ДПДЗ) — с его помощью электронный блок управления двигателя определяет степень открытия заслонки и рассчитывает необходимое количество топлива. Регулятор холостого хода (РХХ) внутри дросселя отвечает за холостые обороты двигателя. Также внутри БДЗ могут быть перепускные воздушные каналы, каналы для циркуляции антифриза (для подогрева дросселя) и другие технические решения.

Интересна и сама дроссельная заслонка — круглая пластина, закреплённая на подвижной оси. Чтобы улучшить прохождение воздуха, на неё нанесено антифрикционное покрытие с дисульфидом молибдена — отсюда характерный золотистый цвет поверхности заслонки.

Почему загрязняется дроссель

За каждый километр пробега дроссель прокачивает сквозь себя около 2 кубометров воздуха — далеко не стерильного, а обычного уличного. Конечно, сперва он проходит через воздушный фильтр, но полностью убрать мельчайшую пыль невозможно. А если фильтр старый, некачественный или неплотно прилегает, то пыли в дроссель попадает ещё больше.

Другой фактор загрязнения — масляный туман, который попадает в БДЗ через вентиляцию клапанных крышек. Чем старше двигатель и чем ниже его компрессия, тем больше масляного тумана во впуске, — и тем быстрее загрязняется дроссель.

Смешиваясь с масляным туманом, воздушная пыль оседает на заслонке и стенках дросселя, образуя характерные чёрные отложения. Они забивают перепускные каналы и клапан холостого хода, уменьшают сечение основного воздушного канала и всячески ухудшают работу дросселя, вплоть до подклинивания его узлов.

Воздушный фильтр: «респиратор» двигателя

Признаки грязной дроссельной заслонки

Симптомы грязной дроссельной заслонки: плавающие холостые обороты двигателя, некорректные прогревочные обороты, затруднённый холодный пуск. В особо запущенных случаях можно столкнуться с «подвисанием» газа — двигатель не сразу сбрасывает обороты при отпускании педали, что весьма опасно.

Характерный признак загрязнения электронного дросселя — пропадание холостых оборотов после отключения аккумулятора, двигатель даже может глохнуть. Через какое-то время произойдёт адаптация дросселя и холостой ход вернётся, но сама необходимость такой адаптации говорит о том, что в БДЗ скопилась грязь.

Убедиться в загрязнении дросселя можно визуально, сняв с него патрубок воздушного фильтра. Даже небольшие отложения на заслонке и внутренних стенках могут серьёзно влиять на стабильность работы двигателя — в этом случае требуется чистка БДЗ.

Как чистить дроссель

Главное правило чистки дросселя: не пытайтесь делать это без снятия БДЗ с двигателя. Во-первых, это неэффективно — очистить получится только внешнюю часть заслонки, а вся грязь внутри каналов останется. Во-вторых, это вредно для мотора: смытые отложения попадут в цилиндры и превратятся в нагар на поршнях, либо догорят в катализаторе, повредив его соты и лямбда-зонд. Поэтому обязательно демонтируйте БДЗ перед чисткой.

Другое важное правило — не используйте металлические щётки и прочий абразив. Помните о молибденовом антифрикционном покрытии заслонки? Чтобы не повредить его, грязь можно удалять только химически — с помощью аэрозольных очистителей карбюратора и дроссельных заслонок, а также мягкой ткани.

Клапан (регулятор) холостого хода стоит отсоединить от БДЗ и промыть отдельно. А вот датчик положения дроссельной заслонки (ДПДЗ) лучше не трогать — при повторной установке его придётся калибровать и настраивать.

Также рекомендуется всегда менять прокладки БДЗ на новые, поскольку любая негерметичность в этом узле приведёт к подсосу воздуха и некорректной работе двигателя.

Признаки загрязнения дроссельной заслонки

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

• проблемный запуск двигателя;
• неровная работа двигателя;
• плавание оборотов на холостом ходу;
• зависание оборотов двигателя;
• провалы оборотов до полной остановки.

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

• Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
• Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
• Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
• Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Алгоритм чистки

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
6. Сборка узла производится в обратном порядке.

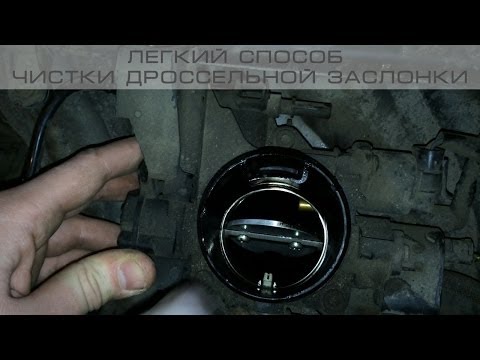

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Как в дальнейшем чистить дроссель, чтобы не повредить покрытие?

Удаление отложений и нагара должно осуществляться специальными жидкостями для чистки дроссельной заслонки.

Перед началом работ необходимо снять дроссель вместе с регулятором холостого хода (который нуждается в чистке не меньше, чем заслонка).

Потом нужно залить заслонку чистящим средством. Расход очистителя — в соответствии с интенсивностю загрязнений и инструкцией производителя, обычно хватает около 100 мл.

По прошествии некоторого времени, примерно 5 минут, несмывшиеся загрязнения убирают мягким материалом и ставят дроссель на место.

Двигатель теперь работает как новый. За 10 минут решил все проблемы с холостым ходом. Восстановил дроссельную заслонку.

Дроссельный патрубок, имеет подвижные детали, это дроссельная заслонка, ось заслонки, поэтому он со временем изнашивается и требует обслуживания. На внутренней поверхности патрубка и на заслонке, могут образовываться отложения, это масло кокс которые летят из шлангов вентиляции картера. Все это приводит к тому, что на холостом ходу и на переходных режимах двигатель начинает работать не устойчиво либо глохнуть.

При засорении либо износе дроссельного патрубка обороты холостого хода могут быть либо завышенными, либо плавать в каком-то диапазоне. На переходном режиме, когда мы резко закрываем дроссель, обороты могут сильно проседать.

Эти неисправности дроссельного узла, оказывают влияние именно на холостой ход, потому, что на этом режиме двигатель потребляет минимальное количество воздуха и по этому, даже не значительные изменения в пропускной способности патрубка (загрязнение либо износ) могут изменить его объем. Контролер не правильно рассчитает время впрыска на форсунках, не правильно выставит регулятор хх и в результате состав смеси будет не оптимальным для этого режима. К тому же дроссель может даже заедать на загрязнениях, то есть не полностью закрываться.

Почему так происходит.

Для регулирования подачи воздуха в двигатель на холостом ходу служит регулятор хх, он установлен в специальном канале. Но не весь воздух на холостом ходу проходит через этот канал. Между корпусов и дроссельной заслонкой есть зазор, часть воздуха поступает через него.

Это тепловой зазор, который нужен для того, что бы заслонка, не заедала в корпусе, во всем диапазоне рабочих температур двигателя. Так же при отсутствии зазора заслонка при закрытии и открытии будет тереться об корпус, в результате чего на этих деталях со временем появится выработка. Обычно этот зазор составляет 0,04 миллиметра, регулируется он с помощью специального винта. Но в слепую правильно его настроить не получиться, для этого нужно контролировать много параметров (напряжение датчика положения дросселя, положение рхх, расход воздуха). В общем это тема для отдельной статьи.

Для контролера, который управляет двигателем важно, что бы этот зазор был именно таким, каким его установили на заводе. Потому, что при расчетах топливопадачи и положения регулятора хх он учитывает тот объем воздуха, который поступает в двигатель через этот зазор. Это называется величина перетечек воздуха через дроссельный патрубок. И если этот параметр изменяется, начинаются проблемы с регулированием холостого хода.

По этому, при загрязнении дроссельного патрубка обороты холостого хода могут быть не стабильными, при сбросе газа двигатель может глохнуть. Но часто бывает так, что после того, как помоют дроссель, двигатель начинает работать с повышенными оборотами холостого хода. Происходит это потому, что дроссельный узел изношен, когда отмыли весь налет, появился большой зазор между заслонкой и корпусом и величина перетечек воздуха выросла. Обороты хх могут плавать в этом случае.

Изнашивается дроссельный узел из-за того, что дроссельная заслонка под давление возвратной пружины может немного перемещаться в осевом направлении, она упирается в корпус и поэтому происходит износ.

Что нужно подготовить для работы

Для самостоятельного нанесения покрытия на дроссельную заслонку я приготовил:

1. Сам дроссель
2. Набор с антифрикционным покрытием MODENGY для дроссельных заслонок и очистителем Modengy для дроссельных заслонок
3. Широкая емкость для сбора сливающегося очистителя и загрязнений
4. Малярный скотч
5. Тканевые салфетки из материала с коротким ворсом
6. Резиновые перчатки и защитные очки – в качестве средств индивидуальной защиты
7. Толщиномер для контроля толщины нанесенного слоя

Некоторые материалы, необходимые для нанесения покрытия на дроссельную заслонкуНекоторые материалы, необходимые для нанесения покрытия на дроссельную заслонку

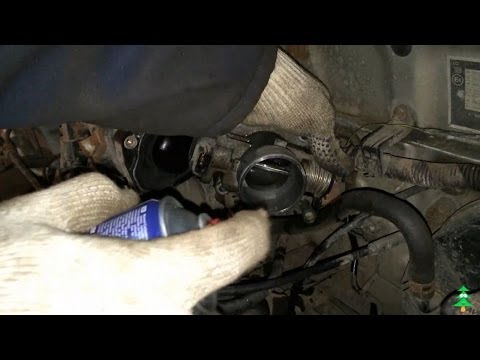

Чистка без снятия

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Итак, порядок действий без снятия узла:

1. Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.
2. С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
3. Открыть заслонку и убрать грязь с боковой поверхности.
4. Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Восстановление заслонки после стирания защитного покрытия

Для решения проблемы разгерметизации заслонки есть два варианта: замена деталей дроссельного узла либо восстановление заводского покрытия.

В настоящее время для самостоятельного нанесения разработаны специальные антифрикционные покрытия.

Нанесение нового слоя должно происходить после очистки дроссельной заслонки от всех загрязнений, а также обезжиривания поверхности для лучшей адгезии. Применение материалов проводится по-разному, в зависимости от выбранного средства. Покрытия наносятся из аэрозольных баллонов или кистью. Результат должен быть один – устранение зазора и обеспечение плавности открытия-закрытия заслонки.

После полимеризации материала дроссельный узел устанавливается на место, далее проводят его адаптацию к новым параметрам работы.

Honda

Конструктора Honda, как и большинство нормальных инженеров используют расходники. Это промежуточные детали между узлами, которые изнашиваются и должны быть заменены либо обслуживаемые. Так и с дроссельной заслонкой, чтобы не стирался корпус дроссельной заслонки или сама бабочка, Honda нанесла тефлоновый состав — тем самым увеличив диаметр бабочки, и убрав щель для подсоса. Вечный узел, только обновляй слой! Но хозяин за хозяином, год за годом этот слой пропадал, и его заменял нагар.

Восстановление правильной работы дроссельной заслонки

Абсолютно на всех дросселях, с тросиком или уже без тросика такая проблема есть. Civic, CRX, Accord, Prelude, CRV, везде есть эта злосчастная щель. Решение использовать антифрикционное покрытие на основе дисульфида молибдена и графита с титановым связующим, отверждаемое при нормальной температуре — Molykote D-321R. Очищаете и обезжириваете поверхность, высушите, наносите равномерным слоем с расстояния 20-30см, и при нормальной температуре (20-25 C ) получаете практически новую и исправно работающею дроссельную заслонку.

Самостоятельное нанесение покрытия

Для подготовки и очистки поверхности используйте Специальный очиститель- активатор MODENGY. Только он гарантирует хорошую адгезию

Встряхивайте баллон с покрытием не менее 3 минут с момента появления стука шариков

Распылите покрытие из баллона на обрабатываемую поверхность с расстояния 20-30 см

Дайте время покрытию просохнуть не менее 10 минут при комнатной температуре до появления матовости(это этап промежуточной сушки)

Нанесите второй слой покрытияповерх подсохшего первого,если необходимо

Дайте время покрытию окончательно просохнуть при комнатной температуре – 15 минут

Для лучшей эффективности материал наносится в несколько слоев, каждый из которых просушивается в течение 10 минут. Рекомендуемая толщина покрытия – 20 ± 5 мкм. Сборка узла возможна через 12 часов после нанесения последнего слоя и его выдержки при комнатной температуре. Отверждение можно ускорить путем 20-минутного нагрева дроссельной заслонки в печи при температуре +170 °С.

Покрытие MODENGY Для деталей ДВС применяется для защиты и улучшения характеристик не только дроссельной заслонки, но и других узлов двигателя: юбок поршней, штоков клапанов, резьбовых и шлицевых соединений, вкладышей коленчатых и распределительных валов.

Заводское защитное покрытие: для чего оно нужно?

Если вы рассматривали свою дроссельную заслонку, то, наверняка, обращали внимание на сухой защитный слой серого цвета. Он имеет хорошие смазочные свойства, наносится на заводах-изготовителях и служит для снижения количества отложений на деталях и предотвращения износа трущихся элементов – заслонки и корпуса.

Главная функция такого покрытия заключается в герметизации заслонки в закрытом состоянии. Конечно, абсолютной непроницаемости достичь невозможно (да и не нужно), однако зазор должен быть минимальным.

Пропуск воздуха через заслонку на холостом ходу (если это не предусмотрено изготовителем) приводит к повышению оборотов двигателя и сбоям в работе электронного блока управления.
