Компрессор плохо качает воздух — причины, почему компрессор перестал набирать давление

Причины, по которым компрессор не набирает давление

Независимо от надежности компрессоров при длительной эксплуатации возможно возникновение неполадок и поломок. Одна из часто возникающих проблем заключена в том, что агрегат перестает качать сжатую среду. Владельцы винтовых компрессоров на дизельном топливе обычно не знают, что нужно делать в этом случае.

По прошествии некоторого времени с начала эксплуатации агрегата может возникнуть такая неполадка. В данном случае оборудование не может набрать необходимое давление. Причин для этого может быть много. Один из вариантов – сбившиеся настройки регуляторов давления. Если они не нарушены, то нужно провести тщательный осмотр всего агрегата. Сначала необходимо проверить места входных соединений патрубков с ресивером и выходных резьбовых соединений цилиндра. При вибрации эти узлы могли ослабнуть, что, соответственно, явилось причиной низкого давления.

Есть еще несколько вариантов, при которых компрессор просто не может поднять до нужного уровня давление, что является причиной отказа работы оборудования:

• пропуск воздуха на резьбовом соединении манометра и сбросного клапана;
• неплотно закрывающийся клапан сброса избыточного давления.

Исправить такую неполадку довольно легко. Достаточно плотно затянуть соединительные муфты гаечным ключом соответствующего размера. Иногда нужно заменить прокладку или сделать подмотку.

Если такая проверка не дала результата, так как все резьбовые соединения закручены крепко, через них не травится воздух, но давление продолжает оставаться низким, то нужно совершить следующие действия. Включают компрессор, делают мыльный раствор, которым промазывают все соединения. Если где-то есть пропуск воздуха, то на этом месте сразу образуются пузырьки. Так как работающий агрегат сильно шумит, то услышать вырывающийся из свища воздух услышать невозможно, а таким способом наглядно видно, где есть пропуск.

Иногда дизельный винтовой компрессор не может качать необходимое давление из-за стершихся компрессионных колец. Их необходимо заменить, так как на эти детали и поршень есть установленный рабочий ресурс. Если не сделать такую замену, то сначала появляется недобор давления, а затем падает мощность всей установки.

Если при обработке мыльным раствором под цилиндром и его головкой выявился пропуск воздуха, то лучше всего обратиться к специалистам, занимающимся ремонтом винтовых компрессоров. Образовавшийся в этом труднодоступном месте свищ чаще всего становится причиной низкого давления и неправильно работающего оборудования.

Ремонт этого узла можно сделать самостоятельно. Сначала снимают кожух, затем отвинчивают гайки, соединяющие корпус и головку цилиндра. В некоторых случаях вместо гайки выкручивается шпилька. При обратной сборке нужно будет установить их на место и стянуть гайками. После поднятия головки цилиндра можно увидеть прокладку. Если на ней есть разрыв стенки, то необходимо сделать замену. Некоторые модели компрессорного оборудования комплектуются набором прокладок или их можно купить в специальном магазине.

После замены прокладки делается сбор всех шпилек и гаек в обратной последовательности. При затягивании гаек нужно соблюдать осторожность, чтобы не сорвать резьбу. После сборки необходимо включить агрегат и снова промазать мыльным раствором все места, где был пропуск. Если протечка воздуха устранена, то можно подключать оборудование на полную мощность. В противном случае нужно обратиться в специализированный сервисный центр.

Распространенной причиной недобора давления в дизельном винтовом компрессоре может быть неплотное прилегание клапанов или их поломка. Выяснить это можно только разобрав агрегат, что не рекомендуется делать самостоятельно. У этой неполадки есть несколько признаков:

• большой перегрев компрессора;
• очень долго набирается давление в ресивере;
• невозможность достижения номинального давления.

Такую неисправность может отремонтировать только специалист в сервисном центре, заменив клапан.

Еще одной причиной того, что компрессор не качает воздух, может стать входной воздушный фильтр. В поступающем воздухе присутствуют частицы пыли, за счет которых нагар оседает на поршневой группе и кольцах. В этом случае увеличивается расход масла. Его переизбыток выбрасывается в ресивер, откуда попадает в пневматическую линию. Происходит повышение температуру, перегрев клапанов, и, как результат, их поломка. Пыльный воздушный фильтр или его отсутствие сокращает время эксплуатации цилиндра, поршневой группы, колец.

Если не соблюдать эксплуатационную инструкцию, несвоевременно заменять сменные материалы, может возникнуть ситуация, при которой компрессор перестанет качать воздух под необходимым давлением. Наша организация занимается ремонтом компрессорного оборудования и заменой деталей. На все работы дается гарантия.

Типичные неисправности

Наиболее распространены следующие неполадки в работе воздушного компрессора:

• компрессор не запускается;
• при запуске срабатывает термозащита или выбивает предохранитель сети питания;
• компрессор не качает, но при этом гудит;
• слышны посторонние звуки;
• чрезмерное нагревание устройства;
• сильная вибрация;
• нагнетаемый воздух отличается повышенной влажностью;
• снижение производительности.

Не запускается компрессор (двигатель)

Самая распространенная проблема, которая может возникнуть – не запускается компрессор.

Можно выделить следующие причины, мешающие нормальной работе двигателя:

• отсутствие достаточного для работы устройства давления, плохой контакт или неплотные соединения. Прежде всего, проверяем провод и вилку на предмет обрыва, специальной отверткой-вольтметром проверяем напряжение в розетке. Если пусковые конденсаторы работоспособны и напряжение составляет стандартные 220В, необходимо произвести проверку предохранителей и, при их перегорании, заменить на новые;
• недостаточное давление в ресивере или нарушение установленных настроек. В таком случае для проверки из баллона выпускают весь воздух, после чего устройство снова пробуют запустить. Если компрессор заработал, то следует перенастроить реле, если нет – заменить неисправный элемент;
• перегревание поршневой группы – тоже частая причина, по которой прибор не включается. Устройство следует оставить в покое на 15-20 минут, после чего можно повторить попытку;
• неправильный запуск электроприбора – необходимо внимательно изучить инструкцию по эксплуатации;
• сбои в работе поршневой группы – возникают из-за перегрузки или недостаточного уровня масла.

Все эти поломки легко устраняются, поэтому паниковать раньше времени не стоит. Но при наличии характерного запаха можно подозревать самое плохое – сгорание двигателя компрессора.

При запуске срабатывает термозащита или выбивает предохранитель сети питания

Причины сбоя и методы устранения:

• мощность предохранителя ниже рекомендуемой. Чтобы избежать отключения в дальнейшем, предохранитель необходимо заменить на более подходящий;
• перегрузка сети – следует отключить часть незадействованных устройств;
• неполадки в реле или перепускном клапане. Требует профессионального обслуживания;
• перегревание, вызванное высокой температурой в помещении. Рекомендуется перенести агрегат в более прохладное, хорошо вентилируемое место, где компрессор будет без проблем запускаться.

Двигатель гудит, но при этом не закачивает воздух

Частая причина такого явления – заниженное сетевое напряжение. Но, если с этим все нормально, то вероятнее всего, что в ресивере образовалось чрезмерное давление, оказывающее значительное сопротивление поршню в процессе проталкивания воздуха. В такой ситуации устройство отключается на 15-20 секунд, после чего автоматический переключатель возвращают в позицию «AUTO».

Если же после такой манипуляции прибор все равно не работает, то это указывает на засорение перепускного клапана. Для устранения засора снимается головка цилиндра и прочищаются каналы, после чего компрессор будет нормально включаться. Еще одной причиной неполадки может быть неисправность реле ресивера. В таком случае реле либо меняют, либо прибегают к помощи сервисных центров, производящих ремонт таких деталей.

Слышны посторонние звуки

Как правило, разнообразные стуки, металлический скрежет и грохот являются признаками неисправности поршневой группы. Это может быть:

• попадание в цилиндр какой-либо твердой частицы;
• выход из строя подшипников на коленчатом вале;
• ослабление болтов крепления головки цилиндра;
• износ цилиндра;
• износ подшипников или втулки шатуна;
• износ поршня или кольца.

Поршневая система в процессе эксплуатации может получить следующие дефекты:

• изменение поршня или цилиндра в диаметре;
• изменение формы зеркала цилиндра;
• образование на стенках цилиндров рисок и царапин;
• трещины рабочей части или фланцев.

И если расшатанные болты для обеспечения дальнейшей нормальной работы требуется только подтянуть, то изношенные элементы требуют комплексного серьёзного ремонта. При этом, возможно, придется растачивать цилиндр и подбирать новый поршень. Для восстановления цилиндра производят запрессовку гильз внутрь его. Эти процессы являются достаточно сложными и практически невыполнимыми в домашних условиях, поскольку требуют специальных навыков и оборудования.

Чрезмерное нагревание

Основным фактором, который способствует перегреву, является недостаточный уровень масла, вследствие которого создается высокое трение рабочих узлов. Если не обращать внимания на проблему, то компрессор очень скоро отключится и потребует серьезного ремонта. Поэтому при первых признаках перегревания необходимо проверить уровень масла и, в случае несоответствия эксплуатационным требованиям, добавить его.

Также чрезмерное нагревание может быть вызвано загрязнением или ослабление клапанов, забитыми воздушными каналами, попаданием в обдув воздуха цилиндра посторонних предметов. Неполадки с автоматикой также могут привести к подобным перебоям.

Сильная вибрация

Вообще, вибрация считается нормальным явлением для поршневых компрессоров, но если она со временем усиливается, то это требует внимания. Скорее всего, причина кроется в износе виброподушек или ослаблением болтов крепления. Исправить ситуацию можно заменой этих элементов и тщательным затягиванием болтов.

Повышенная влажность в нагнетаемом воздухе

Чаще всего такое явление связано с загрязнением воздухозаборного фильтра, скоплением лишней влаги в ресивере или же с повышенной влажностью в помещении, где расположен воздушный компрессор. Исправить ситуацию достаточно просто. Для этого необходимо:

• очистить или заменить фильтр;
• регулярно сливать из баллона скопившуюся жидкость;
• перенести устройство в другое, более сухое, помещение.

Снижение производительности

Существуют следующие причины подобного нарушения работы устройства:

• засорение всасывающего фильтра. Для устранения неполадки необходимо снять и очистить (или заменить на новый) этот элемент;
• утечка воздуха. Требуется внимательно исследовать все шланги и трубки, обработав их мыльным раствором. Утечка может быть связанна и с износом поршневых колец или же самого поршня и цилиндра;
• ослабление натяжения ремня, соединяющего коленвал с электродвигателем.

Ремонт воздушных компрессоров – трудоемкий процесс, требующий определенных технических знаний. И если мелкие неполадки возможно устранить самостоятельно, то с крупными неисправностями лучше всего обращаться в сервисный центр.

В процессе эксплуатации поршневых компрессоров, периодически случаются ситуации, когда ваш компрессор может не набирать (добирать) необходимого давления. Что же в таком случае делать? Разберём основные причины, в результате которых в компрессоре происходят сбои связанные с потерей давления.

Итак, если вы столкнулись с подобной ситуацией, необходимо для себя уяснить, что причин может быть несколько. Первое, самое простое, что может произойти с компрессором, это утечка воздуха, попросту говоря, где-то «сифонит» сжатым воздухом.

Поэтому можно взять на вооружение кисточку с мыльной водой, смазать узлы соединения от поршневого блока до ресивера и проверить на наличие мыльных пузырей. В случае, если воздух травит, необходимо подкрутить резьбовые соединение. Но могла и просто лопнуть медная (алюминиевая) трубка которая идёт от головы к ресиверу. В этом случае её придётся заменить и здесь без дополнительных комплектующих уже не обойтись. Впрочем, можно их приобрести в ближайшем авторизованном центре производителя той марки компрессора, который вы приобрели.

Самое банальное, что могло произойти с вашим компрессором, это когда у вас не герметичен кран слива конденсата, который находиться обычно снизу, на ресивере.

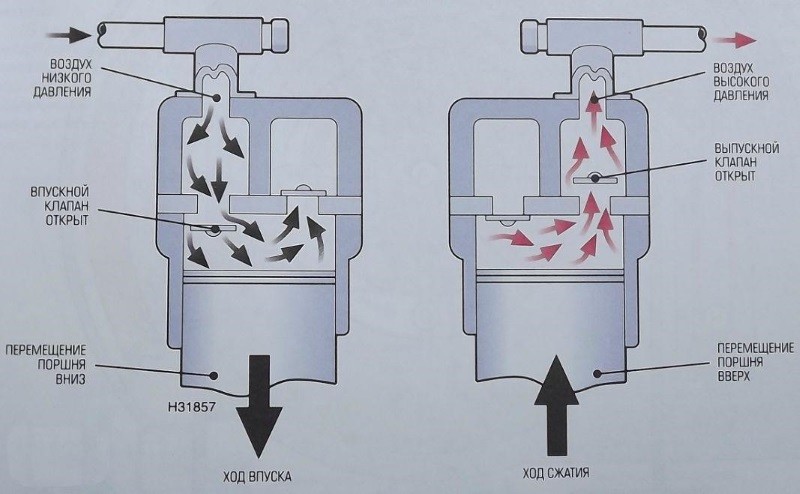

Проверяем насколько корректно поршневой блок работает на всасывание и обратно. Для этого выкручиваем воздушный фильтр и подносим небольшой кусок бумаги (визитка, календарик) — он должен прилипнуть, то есть смотрим на «всос». Затем, отсоединяем магистраль возле поршневого блока (или возле обратного клапана) и проверяем выхлоп также поднося кусок бумаги, только теперь он должен отгибаться под напором сжатого воздуха.

Тем самым мы проверяем целостность клапанных пластин. Если напора нет, значит нужно менять клапанные пластины, приобретя ремкомплект. Другая, не самая распространённая причина, но такое случается, особенно, когда компрессор новый, это когда могут быть неправильно повернуты кольца на поршнях компрессора. Как правило три канавки должны быть развернуты замками примерно на 120 градусов к предыдущему месту разрыва. Для того чтобы увидеть это, надо безусловно немного разобрать поршневой блок.

Если всё работает нормально в области поршневого блока на «всос» и «выхлоп», тогда лишний раз обжимаем резьбовые соединения и ищем причину дальше.

Отдельно стоит проверить обратный клапан на «залипание», которое может препятствовать движению сжатого воздуха. Его можно раскрутить и проверить на наличие посторонних элементов в нём. Если же он сам по себе не рабочий, то отремонтировать или заменить на аналогичный.

Отдельный случай, это прессостат, в котором функция включения/выключения может быть выполнена в виде кнопки или рычажка. Если в виде кнопки, то тогда надо проверить, её и отжать на себя, если в виде рычажка, то повернуть полностью в сторону. Иногда из-за не до конца «отжатой» кнопки или не повернутого рычажка компрессор может не набирать нужного давления.

Необходимо отметить, что всё выше изложенные мероприятия следует проводить в том случае, когда «дело мастера боится», если вы не уверены в собственных силах, следует безусловно обратиться в сервисный центр и провести диагностику на выявление причины неисправности.

Винтовой компрессор принадлежит к одному из наиболее эффективных типов оборудования, благодаря которому получают сжатый воздух в различных отраслях промышленности (машиностроительной, электронной, деревообрабатывающей, фармацевтической, мебельной). Об особенностях работы компрессоров, возможных неисправностях и способах ремонта оборудования и пойдет речь в нашей статье.

Дефекты компрессорной установки

Для облегчения поиска проблемы все дефекты можно классифицировать по характеру неисправности:

• Нагнетатель компрессорной установки не запускается
• Двигатель компрессора гудит, но не качает воздух или наполняет ресивер слишком медленно
• При запуске срабатывает автомат термозащиты или выбивает предохранитель питающей сети
• При отключении нагнетателя в емкости со сжатым воздухом падает давление
• Периодически срабатывает автомат термозащиты
• В выходном потоке воздуха содержится большое количество влаги
• Двигатель сильно вибрирует
• Воздушный поток расходуется ниже нормы

Рассмотрим все причины возникновения неполадок и способы их устранения.

Преимущества и принцип работы

Огромный спрос на винтовые компрессоры обусловлен тем, они обладают многочисленными преимуществами по сравнению с использованием центробежного или поршневого оборудования. Основными из них являются:

• простота установки и подключения;
• непрерывность работы;
• максимальная надежность;
• длительный эксплуатационный период;
• наличие небольших эксплуатационных расходов;
• получение практически идеального по чистоте воздуха;
• минимальные энергозатраты на 1 м³ воздуха;
• низкий показатель шума;
• наличие системы автоматического контроля.

Исходя из устройства винтового компрессора, его принцип работы заключается в следующем:

• при прохождении мимо всасывающего клапана и воздушного фильтра, потоки воздуха попадают в винтовой блок;
• воздух перемешивается с маслом, которое циркулирует по замкнутому пространству;
• путем воздействия винтового блока смесь из масла и воздуха попадает в маслоотделитель;
• воздух отделяется от масла и направляется к выходному отверстию компрессора;
• масло по маленькому или большому кругу через маслоохладитель (в зависимости от температуры материала) поступает обратно в винтовой блок;
• запуск винтового блока происходит с помощью электродвигателя;
• автоматическое выключение (или включение) производится с помощью реле давления.

Необходимо отметить, что масло в винтовом оборудовании выполняет несколько функций:

• создает масляную пленку;
• отводит тепло;
• распределяет воздушные потоки;
• обеспечивает зазор между роторами винтового блока;
• смазывает подшипники рабочих элементов.

Ремонт винтовых компрессоров

Если причины неисправности винтовых компрессоров выявлены, то для возобновления работы необходимо их устранить. Разберем подробнее особенности ремонта составляющих воздушных винтовых компрессоров.

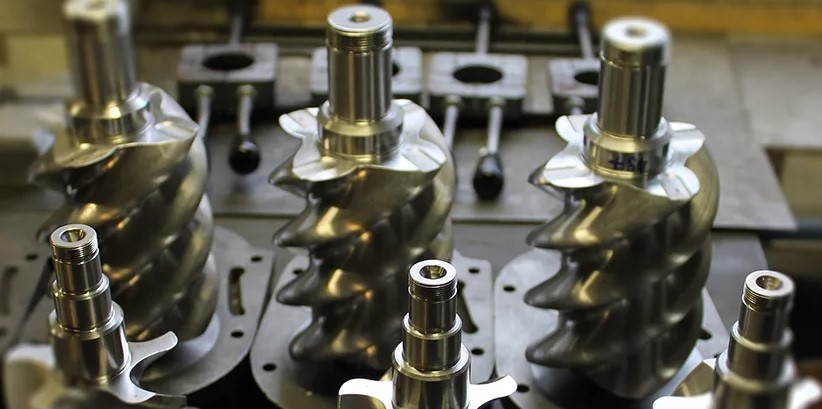

Восстановление работы роторного блока

Неисправности винтовой пары компрессора и роторов вызывают серьезные нарушения в работе компрессора. Прежде всего при ремонте роторного блока нужно проверить его на отсутствие трещин, задиров на металле, появление нехарактерного для работы шума. Причинами появления этих поломок служат:

• Износ материала от длительной работы;
• Ошибки при сборке, а конкретно, в монтаже упорного подшипника;
• Некачественное изготовление деталей, которое приводит неправильной нагрузке на них;
• Появление химического разрушения (коррозии).

Устранение основных поломок винтового компрессора в этом случае сводится к замене некачественных или вышедших из строя деталей (подшипников, редуктора и роторов, сальникового уплотнения и втулки), регулировке расстояния между винтами и от винтов до корпуса, очистке от налета ржавчины. Чтобы предупредить неисправности винтовой пары компрессора от появления коррозии и улучшить их вращательные свойства, специалисты рекомендуют использовать смазочные покрытия для роторов.

Обслуживание подшипников электродвигателя

Проверку работоспособности подшипников двигателя стоит производить в зависимости от частоты использования оборудования. В некоторых моделях смазывание этих деталей происходит за счет наличия масленки или заводской смазки. В компрессорах без смазки необходимо производить обслуживание каждые 2,5-3 тысячи моточасов.

Заменять подшипники при длительном использовании рекомендуется через 8-12 тысяч моточасов. Интервал между обслуживанием не должен при этом превышать 4 года.

Обслуживание приводной части

Выход из строя винтового компрессора и его неисправности могут быть связаны с повреждением ремня, шестеренчатого механизма или гибкой муфты (для устройств с прямым приводом).

К причинам, вызывающим выход из строя ремня, относят:

• Попадание на шкивы мусора. В этом случае от постоянного трения ремень может треснуть и разорваться;
• Повышенная температура при работе. Избыточный нагрев ремней ведет к повышению их эластичности.

В обоих случаях ремень требуется просто заменить.

Если крутящий момент передается шестеренчатым механизмом, и вы заметили заклинивание редуктора, то следует заменить изношенные шестерни.

Поломка достаточно редкого в таких устройствах прямого привода требует замены гибкой муфты с последующим тщательным осмотром двигателя и деталей винтовой группы на наличие повреждений.

Составные части оборудования

Винтовое оборудование состоит из следующих основных элементов:

1. Корпуса. В большинстве случаев производится из стали, которая покрывается негорючим, шумопоглощающим и маслостойким материалом.

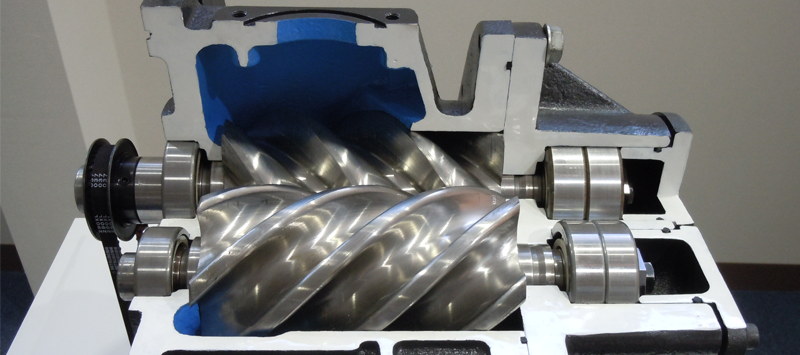

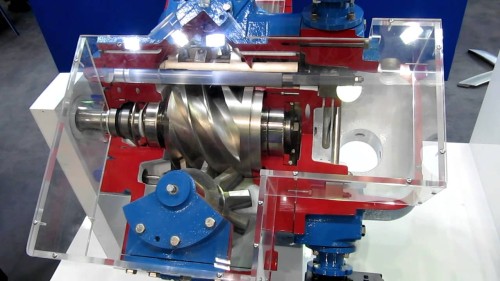

2. Винтового блока компрессора (его еще называют винтовой парой), который является «сердцем» оборудования. Он состоит из двух высокотехнологичных роторов, которые находятся во внутренней части корпуса.
3. Трех видов трубопроводов: масляного, воздушного и воздушно-масляного.
4. Всасывающего клапана. Регулирует производительность агрегата путем пневматического управления.
5. Всасывающего воздушного фильтра. Предназначен для очистки воздуха, который поступает в компрессор. Фактически состоит из двух фильтров, которые установлены перед всасывающим клапаном и на корпусе агрегата (где забирается воздух).
6. Ременной передачи. Обеспечивает определенную скорость вращения роторов (чем она выше, тем лучше производительность оборудования) путем объединения «усилий» двух шкивов, расположенных на винтовой паре и двигателе. Мощные компрессоры оснащены редуктором или муфтой с прямой передачей.
7. Электродвигателя. Через ременную передачу приводит в действие винтовую пару.
8. Вентилятора. Способствует поступлению воздушных потоков и охлаждению винтовой пары и электродвигателя.
9. Термостата. Данный элемент в схеме винтового компрессора играет роль регулятора температурного режима. Благодаря термостату масло с температурой свыше 72ºС проходит через охлаждающий радиатор.
10. Масляного фильтра. Очищает масло перед поступлением в винтовую пару.
11. Маслоотделителя. Металлический бак, в средней части которого расположена перегородка с отверстиями. Процесс очистки воздуха от масла происходит путем создания центробежной силы.
12. Маслоохладителя. Охлаждает масло после отделения от сжатого воздуха.
13. Концевого воздухоохладителя. Охлаждает сжатый воздух перед тем, как его подать к потребителю, а также на выходе оборудования делает температуру, превышающую на 10-15ºС температуру воздуха окружающей среды.
14. Блока электронного управления. Контролирует работу винтового компрессора и передает на дисплей рабочие характеристики оборудования.
15. Реле давления. Задает максимальное давление компрессора. В новейших моделях оборудования реле отсутствует, поскольку используется система электронного контроля.
16. Предохранительного клапана. При превышении давления в маслоотделителе над максимально возможным значением происходит его автоматическое срабатывание.

Причины и признаки неисправностей

Неисправности винтовых воздушных компрессоров, вызванные неполадками в рабочей цепи и поломками составных частей, могут быть выражены в:

• Низкой производительности;
• Проблемах с запуском и перезапуском;
• Перерасходе и утечках масляной смеси;
• Отсутствии поступления сжатого воздуха в магистраль;
• Повышенном давлении в системе;
• Перегреве оборудования;
• Отключении компрессора;
• Открывании предохранительного клапана;
• Срабатывании прерывателя цепи.

Далее рассмотрим подробнее неисправности винтового компрессора и способы их устранения.

Компрессор плохо запускается

Поломки винтовых компрессоров могут привести к тому, что прибор будет запускаться не сразу, и оператору придется потратить время, чтобы привести его в рабочее состояние.

Причина может крыться в низкой температуре в помещении. Для корректного запуска будет достаточно прогреть воздух.

Компрессор не хочет перезапускаться

Если после повторного включения агрегат не перезапускается, есть смысл проверить полное закрытие всасывающего клапана. Возможно имеет место его засорение или поломка. В зависимости от поломки клапан стоит прочистить или заменить детали.

Компрессор работает, но не сжимает воздух

Поломки, которые приводят к тому, что сжатый воздух не выходит, прежде всего обусловлены поломкой регулятора. А точнее тем, что он может быть закрыт. В таком случае следует проверить, поступает ли электроэнергия от реле давления на электромагнитный клапан.

Причиной также может быть наличие загрязнения. В таком случае нужно очистить всасывающий фильтр, разобрать и прочистить регулятор.

Низкая производительность

Здесь причиной также может служить загрязнение регулятора и воздушного фильтра, в таком случае прочистка также поможет справится с проблемой.

Компрессор отключается

Если компрессор работает какое-то время, а потом отключается, возможна нестабильная работа электропитания. Следует проверить состояние проводки и розеток.

Причины неисправности компрессора винтового здесь могут быть вызваны еще несколькими факторами:

• Малым количеством масла в системе;
• Поломкой терморасширительного клапана и сливной системы.

Стоит проверить отсутствие в системах засоров и пополнить количество масла.

Перерасход и протечка масла

Когда очевидным становится сверхнормативный расход масла, то нужно обратить внимание на фильтр маслоотделителя. Он может быть сломан, или имеет место нарушение герметичности его уплотнителя.

Если масло подтекает, то неисправность винтового воздушного компрессора может быть связана с повышением давление из-за незакрытого регулятора. Если проверка регулятора и клапана не дала желаемых результатов, то стоит удостовериться в исправности манометра.

Протечка может быть следствием засоров трубопровода слива масла или обратного клапана. Возможно превышение допустимого уровня масла в емкости.  Для корректной дальнейшей работы будет достаточно слить его излишек.

Открыт предохранительный клапан

Засорение масляного фильтра также может послужить причиной открывания предохранительного клапана. Наличие засора можно отследить при контроле давления на трубопроводе, ведущем сжатый воздух от маслоотделителя.

Устранение неисправности винтовых компрессоров в этом случае может также произойти при снижении давления. Для этого стоит убедиться в исправности манометра, электромагнитного клапана и регулятора.

Не исключено, что предохранительный клапан может быть открыт по причине недостаточного захлопывания всасывающего клапана. Здесь стоит проверить давление в системе, герметичность и чистоту фильтра маслосепаратора.

Срабатывание термостата и прерывателя цепи

Причины поломки винтового компрессора при срабатывании прерывателя цепи и термостата следует искать в перегрузках, перепадах сетевого напряжения, перегреве двигателя или высокой температурой воздуха в помещении с компрессором.

Если тепловое реле исправно, то после остывания двигателя компрессор перезапустится.

Нагнетатель системы не запускается

Если двигатель не запускается и не гудит, значит на него не подано питающее напряжение. В первую очередь следует с помощью индикаторной отвертки проверить наличие “нуля” и “фазы”, а также надежность соединения вилки с розеткой. При плохом контакте принимаются меры для более плотного прилегания. Если 220 В на входе схемы есть, смотрятся плавкие предохранители компрессорной установки.

Вышедшие из строя заменяются устройствами пассивной защиты такого же номинала, как и дефектные. Ни в коем случае не допускаются термоплавкие вставки, рассчитанные на больший электрический ток. При повторном перегорании предохранителя, следует выяснить причину отказа – вероятно на входе схемы короткое замыкание.

Вторая причина, по которой не запускается агрегат – реле контроля давления в ресивере неисправно или сбились настройки уровней. Для проверки спускается газ из баллона и пробно запускается нагнетатель. Если двигатель заработал, проводится перенастройка реле. В противном случае меняется неисправная деталь.

Также двигатель не будет запускаться при срабатывании автомата термозащиты от перегрузки. Это устройство выключает цепь питания обмотки электроприбора в случае перегрева поршневой системы, чреватого заклиниванием двигателя. Надо дать остыть нагнетателю в течение как минимум 15 минут. По прошествии этого времени – произвести повторный пуск.

Ремонт винтовых компрессоров: регламент обслуживания и способы профилактики неисправностей

Винтовой компрессор принадлежит к одному из наиболее эффективных типов оборудования для получения сжатого воздуха. От стабильной работы компрессора часто зависит работоспособность целых производственных линий или строительных участков.

Основными достоинствами устройств винтового типа являются:

• Простота монтажа и эксплуатации
• Компактные размеры
• Низкий уровень шума и вибрации
• Непрерывность работы
• Максимальная надежность
• Длительный эксплуатационный период
• Создание практически идеально чистого воздуха
• Минимальные энергозатраты
• Наличие системы автоматического контроля

Значительные нагрузки, агрессивные рабочие среды и нарушения правил эксплуатации могут привести к поломке оборудования. То, насколько сложным и затратным будет ремонт винтового компрессора, зависит от характера неисправности.

Рассмотрим причины возникновения неполадок в компрессорах винтового типа, регламент их обслуживания и ремонта, а также способы повышения межсервисного интервала.

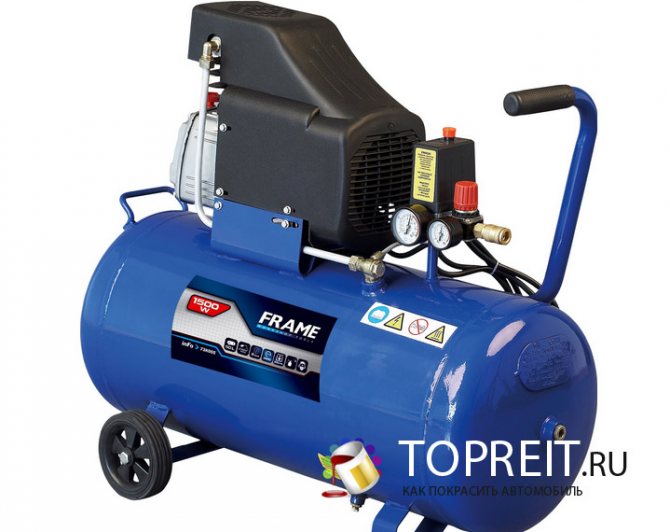

Устройство воздушного компрессора

Для того чтобы разобраться с неполадками устройства следует рассмотреть принцип работы, из каких элементов оно состоит. Среди конструктивных особенностей отметим следующее:

1. В качестве основного элемента устанавливается нагнетатель, представленный двигателем с различными показателями. Он создает требующийся поток воздуха.
2. В качестве ресивера применяется баллон или другая емкость, в которой содержится воздух. Он соединен с двигателем при помощи специальных шлангов, характеризующиеся высокой прочностью и устойчивостью к воздействию окружающей среды.

Основное требование, которое предъявляется к компрессору заключается в безопасности. Механизм может не запускаться по самым различным причинам. Примером можно назвать то, что если давление не контролировать, то есть вероятность, что установленный двигатель просто сгорит. Кроме этого, есть вероятность взрыва баллона из-за слишком высокого давления. Именно поэтому конструкция снабжается специальным электронным реле, которое в автоматическом режиме отключает оборудование.

Довольно большое распространение получили поршневые устройства. Они могут не запускаться из-за неисправности различных элементов. Конструкция представлена сочетанием следующих элементов:

1. Корпус.
2. Маховик для передачи вращения.
3. Головка цилиндров.
4. Клапана.
5. Цилиндр.
6. Поршень.
7. Шатун.
8. Поршневой палец.
9. Сальник.
10. Коленчатый вал.

Кроме этого, система снабжается обратным клапаном, который существенно повышает надежность устройства. Более сложные устройства характеризуются наличием других элементов автоматики, за счет которого поддерживается требуемое давление.

Компрессор может не запускаться по самым различным причинам. Самые распространенные неисправности следующие:

1. Не запускается главный нагнетатель.
2. Время от времени срабатывает автомат, который связан с повышением температуры механизма.
3. При запуске устройства срабатывает автомат и выключает его.
4. Происходит медленное накачивание воздуха.
5. При отключении нагнетателя в ресивере держится высокое давление.
6. На момент работы появляется сильная вибрация.
7. Компрессор работает с перебоями.
8. Поток расходуется ниже установленной нормы.

Довольно часто встречается ситуация, когда двигатель не запускается. В этом случае использовать оборудование не получится.

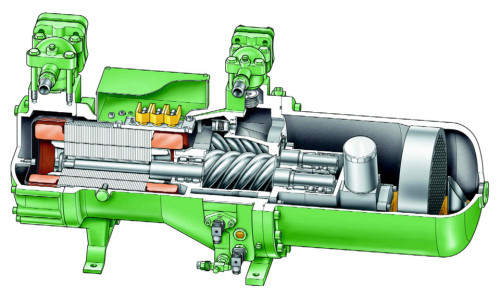

Виды винтовых компрессоров

Компрессоры высокого давления делятся по типу смазки. Масляные установки – это винтовые агрегаты, в полости которых непрерывно циркулирует компрессорное масло. Причины падения давления в маслозаполненных компрессорах могут крыться в качестве маслосмазываемый жидкости. Ее состав отличается от обычных автомобильных масел и имеет плохую испаряемость, низкое вспенивание, закоксовывание и самовоспламенение. Тем не менее качественное масло должно сохранять свою текучесть и свойства весь срок службы. Меняют масло в строгом соответствии с регламентным ТО.

Безмасляные компрессоры – это особый подвид винтовых машин. Такие агрегаты применяются для производств с повышенными требованиями к чистоте воздуха и используются на предприятиях, процессы которых не допускают посторонних примесей в сжатом воздуха. Некоторые модели винтовых компрессоров используют вместо масел воду, которая помогает снизить температуру трущихся деталей. При изготовлении поршневых и винтовых блоков такого оборудования применяются специальные тугоплавкие материалы и антифрикционное покрытие, снижающие трение рабочих поверхностей.

Неисправности и ремонт винтовых компрессоров. Основные неисправности винтовых компрессоров и ремонт оборудования своими руками

Винтовой компрессор принадлежит к одному из наиболее эффективных типов оборудования, благодаря которому получают сжатый воздух в различных отраслях промышленности (машиностроительной, электронной, деревообрабатывающей, фармацевтической, мебельной).

Регулярное срабатывание автоматики термозащиты

Данный дефект наблюдается при слишком низком напряжении электропитающей сети, плохом притоке воздуха или повышенной температуре воздуха в помещении. Напряжение в сети измеряем при помощи мультиметра, оно должно быть не менее нижней границы диапазона, рекомендованного производителем.

Плохой приток воздуха в нагнетательную систему бывает из-за засорения входного фильтра. Фильтр следует заменить или промыть согласно руководству по техническому обслуживанию установки. Поршневой двигатель имеет воздушное охлаждение и при нахождении в плохо проветриваемом помещении часто перегревается. Проблема решается перемещением компрессорной установки в помещение с хорошей вентиляцией.

Двигатель гудит, но не работает или выдает малые обороты

При заниженном напряжении сети электромотор не осиливает прокрутку оси, при этом он будет гудеть. При данной неисправности, первым делом, проверяем уровень напряжения в сети при помощи мультиметра (он должен быть не менее 220 В).

Если вольтаж в норме, то вероятно давление в ресивере слишком велико, и поршень не осиливает проталкивание воздуха. В этом случае производители рекомендуют установить автоматический переключатель “AUTO-OFF” в положение “OFF” на 15 секунд, а затем перевести его в позицию “AUTO”. Если это не помогло, значит неисправно реле контроля давления в ресивере или засорился перепускной (контрольный) клапан.

Последний недостаток можно попытаться устранить, сняв головку цилиндра и прочистив каналы. Неисправное реле заменить или отдать на ремонт в специализированный центр.

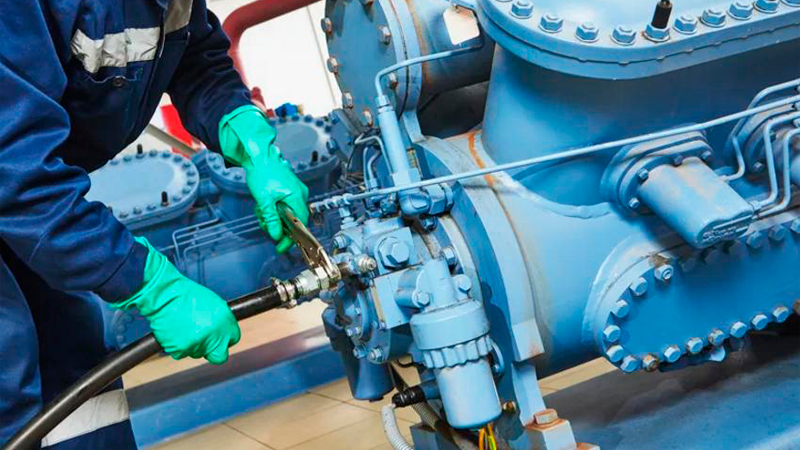

Эксплуатация и техническое обслуживание

Именно от этих процессов зависит стабильность давления на выходе компрессора. От правильного выбора места установки, чистоты помещения, исправности систем вентиляции во многом зависит длительность эксплуатации воздушных систем. Техническое обслуживание, кроме осмотра всех узлов, должно включать обязательную замену масел, фильтров и других расходных материалов.

Чтобы компрессор поддерживал давление на стабильном уровне, необходимо использовать только качественные комплектующие и оригинальные масла. Список запчастей можно сверить по каталожным номерам заводов изготовителей. Лишь при правильной эксплуатации и надлежащем обслуживании можно гарантировать длительную и стабильную работу всех узлов компрессора.

Компрессор воздушный не набирает давление и не отключается

Компрессор – технически сложное устройство, детали и узлы которого со временем изнашиваются и выходят из строя. В большинстве случаев решить проблему смогут только специалисты сервисных центров, оснащенных современным диагностическим оборудованием и инструментом.

Мастера не только устранят текущую проблему, но и выявят скрытые дефекты. Благодаря наличию большого ассортимента запасных частей в специализированных мастерских, ремонт будет окончен в краткие сроки. Рассмотрим наиболее распространенные причины выхода из строя воздушного поршневого компрессора.

Причины и способы устранения поломки

Компрессор плохо включается

Основной причиной плохого включения оборудования является слишком низкая температура воздуха. Нужно просто прогреть помещение, в котором находится компрессор.

Компрессор не перезапускается

Это происходит из-за плохого закрытия всасывающего клапана. Его необходимо снять и почистить. Возможно, что придется заменить элементы.

Отсутствие сжатого воздуха в выходном отверстии компрессора

Это говорит о закрытии регулятора. Устранить неполадку можно путем проверки реле давления, которое должно подавать питание на электромагнитный клапан, связанный с регулятором.

В большинстве случаев причина неисправности-загрязнение регулятора. Для исправления ситуации, снимается всасывающий фильтр, открывается и очищается регулятор. Наилучший вариант — демонтаж регулятора с его последующей очисткой.

Чрезмерный расход и утечка масла

Причинами слишком большого расхода масла могут быть: — сломанный фильтр маслоотделителя, н егерметичные уплотнения фильтра маслоотделителя. В обоих случаях проблемы решаются путем замены уплотнений или самого фильтра. Утечка масла из всасывающего фильтра говорит о том, что не закрыт регулятор или в системе чрезмерно высокое давление. В первом случае проверяется функционирование регулятора и электромагнитного клапана. Во втором случае, кроме проверки регулятора и клапана, следует тщательно осмотреть манометр. Причиной попадания масла в пульт управления является утечка масла сквозь фланец агрегата. Данная неполадка устраняется посредством замены уплотнительного кольца компрессора.

Непроизвольное открытие предохранительного клапана

Причиной открытия предохранительного клапана может служить засорение фильтра маслоотделителя. Следует проверить перепад давления между резервуаром маслоотделителя и трубопроводом со сжатым воздухом. Если существует необходимость, то фильтр следует заменить.

Отключение компрессора термостатом

Происходит в случае: неисправности терморасширительного клапана, недостаточного количества масла, неисправности сливной системы. Решить проблемы можно следующим образом: заменить клапан, долить масло до нужного уровня, п роверить обратный клапан и трубопроводы, сливающие масло.

В этом случае нужно проверить регулятор. Может отсутствовать команда на его закрытие. Следует убедиться в том, что электромагнитный клапан будет отключенным.

Срабатывание прерывателя цепи

Происходит в случае перегрева электродвигателя, недостаточного напряжения в сети, чрезмерно высокой температурой в помещении. При перегреве электродвигателя проверяется реле и теплоотвод от него. При нормальном отводе тепла, нажимается кнопка сброса, осуществляется перезапуск компрессора. Те же самые действия производятся и при наличии недостаточного напряжения в сети и высокой комнатной температуры. Единственное отличие — предварительная проверка напряжения и обеспечение качественной вентиляции.

Для избежания возможных поломок оборудования необходимо вовремя проводить ТО. Для этого компания Ceccato предусмотрела специальные сервисные наборы.

Достоинства сервисных комплектов

• Снижение затрат
• Привлекательные цены: стоимость набора это сумма розничных цен элементов комплекта минус 10-20%.
• Сниженные затраты на администрирование.
• Уменьшение времени возможного простоя компрессора при обслуживании.
• Энергосбережение при использовании оригинальных запчастей.
• Экономия времени
• Проведение всех необходимых процедур по обслуживанию за 1 визит.
• Экономия времени на поиск и заказ отдельных запасных частей. Легкость приобретения
• Все необходимые для ТО компрессора элементы в одной упаковке. Исключен риск неполного технического обслуживания
• Содержит все подлежащие замене детали

Неисправности компрессора: ситуации когда он не запускается

Для того чтобы разобраться с неполадками устройства следует рассмотреть принцип работы, из каких элементов оно состоит. Среди конструктивных особенностей отметим следующее:

1. В качестве основного элемента устанавливается нагнетатель, представленный двигателем с различными показателями. Он создает требующийся поток воздуха.
2. В качестве ресивера применяется баллон или другая емкость, в которой содержится воздух. Он соединен с двигателем при помощи специальных шлангов, характеризующиеся высокой прочностью и устойчивостью к воздействию окружающей среды.

Основное требование, которое предъявляется к компрессору заключается в безопасности. Механизм может не запускаться по самым различным причинам. Примером можно назвать то, что если давление не контролировать, то есть вероятность, что установленный двигатель просто сгорит. Кроме этого, есть вероятность взрыва баллона из-за слишком высокого давления. Именно поэтому конструкция снабжается специальным электронным реле, которое в автоматическом режиме отключает оборудование.

Довольно большое распространение получили поршневые устройства. Они могут не запускаться из-за неисправности различных элементов. Конструкция представлена сочетанием следующих элементов:

1. Корпус.
2. Маховик для передачи вращения.
3. Головка цилиндров.
4. Клапана.
5. Цилиндр.
6. Поршень.
7. Шатун.
8. Поршневой палец.
9. Сальник.
10. Коленчатый вал.

Кроме этого, система снабжается обратным клапаном, который существенно повышает надежность устройства. Более сложные устройства характеризуются наличием других элементов автоматики, за счет которого поддерживается требуемое давление.

Компрессор может не запускаться по самым различным причинам. Самые распространенные неисправности следующие:

1. Не запускается главный нагнетатель.
2. Время от времени срабатывает автомат, который связан с повышением температуры механизма.
3. При запуске устройства срабатывает автомат и выключает его.
4. Происходит медленное накачивание воздуха.
5. При отключении нагнетателя в ресивере держится высокое давление.
6. На момент работы появляется сильная вибрация.
7. Компрессор работает с перебоями.
8. Поток расходуется ниже установленной нормы.

Довольно часто встречается ситуация, когда двигатель не запускается. В этом случае использовать оборудование не получится.

При отключении питающего напряжения в ресивере падает давление воздуха

Падение давления сжатого воздуха указывает на то, что где-то в системе есть утечка. Зонами риска являются: воздуховодная магистраль высокого давления, контрольный клапан поршневой головки или выпускной кран ресивера. Проверяем весь трубопровод при помощи мыльного раствора на предмет утечек воздуха. Обнаруженные дефекты обматываем герметизирующей лентой.

Выпускной кран может пропускать, если он неплотно закрыт или неисправен. Если он закрыт до упора, а мыльный раствор на изливе пузырится, то меняем эту деталь. Вворачивая новую, не забываем подматывать на резьбу фум-ленту.

В случае герметичности воздуховодной магистрали и выпускного крана, делаем вывод о некорректной работе контрольного клапана компрессора. Для выполнения дальнейших работ обязательно стравливаем весь сжатый воздух из ресивера! Далее продолжаем ремонт компрессора своими руками, разбирая головку цилиндра.

Если есть загрязнения или механические повреждения перепускного клапана, очищаем и пытаемся поправить дефекты. Если неисправность не устранена, то заменяем контрольный клапан.
