Смазка ШРУС 4: характеристика, применение и разновидности смазок

Характеристика и применение смазки ШРУС на примере разных механизмов

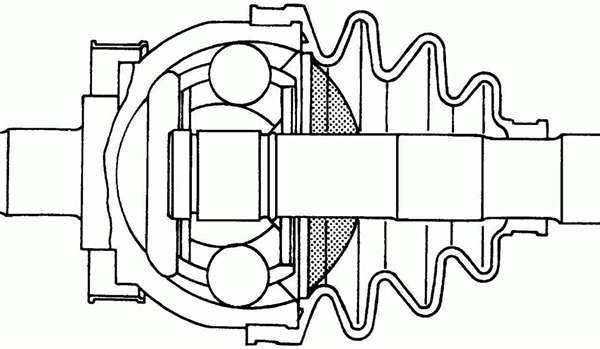

Почему для шарниров равных угловых скоростей не подходит обычное жидкое масло, как в редукторах или раздатке? Конструкция шарнира не позволяет заполнить этот узел смазкой даже до середины.

Картер отсутствует, внешний корпус представляет собой резиновый или композитный пыльник. Герметичность обеспечивается хомутами, и масло просто вытечет под воздействием центробежной силы.

Несмотря на то, что в коробке передач (или в редукторе заднего моста) находится жидкое масло, ее картер и полость ШРУСа не сообщаются между собой. Поэтому смешивание смазок исключено.

Виды шарниров:

• шариковые – наиболее распространенная и универсальная конструкция;

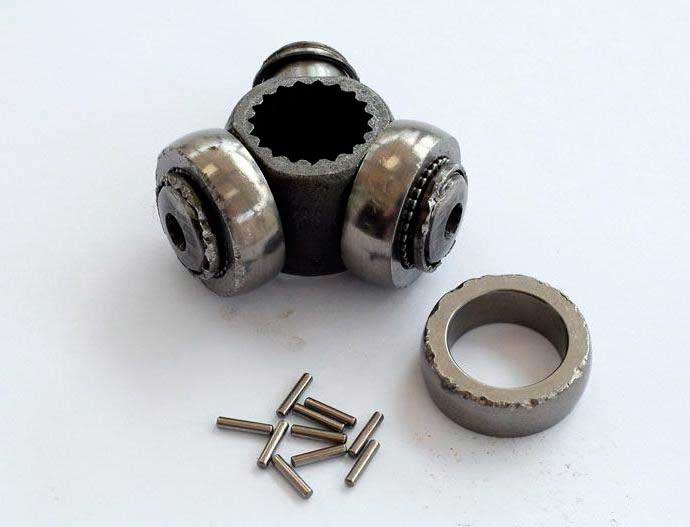

• ШРУС трипоидный применяется в отечественных (и некоторых зарубежных) автомобилях с внутренней стороны, где излом шарнира минимальный;
• сухариковые применяются на грузовиках: характеризуются высоким крутящим моментом и низкой угловой скоростью вращения;
• кулачково-дисковые шарниры «переваривают» чудовищный крутящий момент, и работают на малых скоростях;
• замена ШРУСа – спаренный карданный вал (смазка есть только внутри крестовин).

При работе углы скрещивания валов могут достигать 70°. Технические характеристики пластичной смазки должны обеспечивать нормальные рабочие характеристики шарнира.

• снижение коэффициента трения на соприкасаемых поверхностях;
• повышение износоустойчивости шарнира;
• за счет антифрикционных присадок минимизируются механические потери внутри узла;
• противозадирные свойства (пожалуй, самая важная характеристика): индекс задира не менее 550 Н;
• защита стальных деталей ШРУСа от внутренней коррозии;
• нулевая гигроскопичность: при перепаде температур может образовываться конденсат, который не растворяется в смазке;
• водоотталкивающие свойства (от проникновения влаги через поврежденные пыльники);
• химическая нейтральность по отношению к резиновым и пластиковым деталям;
• долговечность использования (замена смазки связана с большим объемом работ);
• нейтрализация абразивных свойств пыли и песка, попадающего внутрь шарнира (по понятным причинам, масляный фильтр использовать невозможно);
• широкий температурный диапазон: от -40°C (температура окружающего воздуха) до + 150°C (нормальная температура нагрева ШРУС);
• высокая температура каплепадения;
• сильная адгезия для удержания смазки на поверхности при центробежной силе разбрызгивания;
• сохранение заложенных характеристик при кратковременном перегреве, и возврат показателей вязкости после охлаждения до рабочей температуры (нагрузка сваривания как минимум 4900Н, а критическая нагрузка не менее 1090Н);

Для внутреннего ШРУСа технические характеристики могут быть менее требовательными, но обычно в обе «гранаты» закладывается один и тот же состав. Просто для наружного ШРУСа требуется более частое обновление масла.

Области применения

ШРУС-4 применяется для смазки шарниров равных угловых скоростей. Также её можно использовать для других трущихся узлов автомобиля.

Разновидности пластичных смазок для шарниров

Смазка ШРУС 4 давно стала нарицательным именем, хотя состав у разных производителей отличается.

ШРУС 4М

Наиболее популярной является смазка ШРУС с дисульфидом молибдена (собственно ГОСТ или ТУ ШРУС 4М). Эта присадка обеспечивает отличные антикоррозийные свойства, благодаря наличию солей металл, которые нейтрализуют кислоту.

Это свойство особенно полезно в случае потери герметичности пыльника. Явный разрыв заметить легко, а вот ослабление хомута практически не диагностируется. Однако сама смазка при попадании влаги начинает терять свойства.

Дисульфид молибдена не воздействует на резину или пластик, не вступает в реакцию с цветными металлами.

Важно: Информация о том, что молибден восстанавливает изношенный слой металла или «залечивает» раковины и задиры шариков, не более чем рекламный обман. Стертые и поврежденные детали шарнира ремонтируются только механически, или меняются на новые.

Пресловутая смазка «Супротек» для ШРУСов просто восстанавливает гладкую поверхность, новый металл не нарастает. Смазка с молибденовыми присадками хорошо переносит низкие температуры. Даже при -50°C шарнир уверенно поворачивается и не подклинивает из-за загустевшего масла.

Бариевые присадки

Cамые долговечные и технологичные. Импортных (дорогих) вариантов достаточно много, а для экономных водителей есть отечественный вариант: смазка ШРУС для трипода ШРБ-4

Этот передовой состав в принципе не боится влаги. Даже если жидкость попадет через поврежденный пыльник, свойства смазки не ухудшатся, а металл шарнира не будет коррозировать. Химическая нейтральность также на высоком уровне: пыльники не дубеют и не раздуваются.

Единственная проблема бариевых присадок – снижение качества при низких температурах. Поэтому в условиях крайнего Севера использование ограничено. Для средней полосы, при кратковременных морозах, рекомендуется прогреть шарнир на невысоких скоростях. Например, маневрируя на территории парковки.

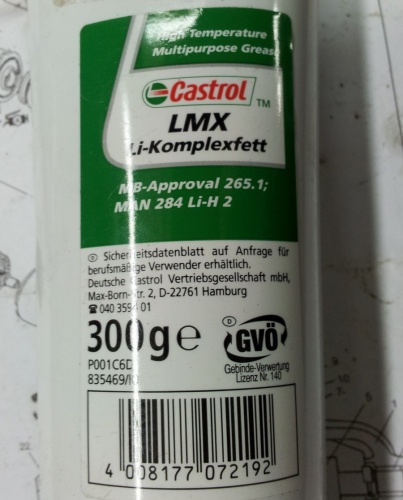

Литиевые смазки

Самый старый вариант, возникший вместе со ШРУСом. Для загущения базового масла применяется литиевое мыло. Хорошо работают при средних и высоких температурах, обладают сильной адгезией.

Быстро возвращают характеристики после кратковременного перегрева. Однако при минусовых температурах вязкость резко повышается, до состояния парафина. Соответственно, разрывается рабочий слой, и шарнир начинает изнашиваться.

Типы смазок для ШРУС

Производители предлагают несколько типов смазки ШРУС. Они отличаются не только составом, но и другими параметрами – особенностями эксплуатации, эффективностью, сроком использования.

Существует несколько популярных разновидностей смазки:

• литиевые;
• бариевые;
• средства с молибденом;
• на полимочевинной основе.

Литиевые смазки ШРУС

Смазки ШРУС, которые изготавливаются на основе литиевого мыла и загустителей, имеют оттенок от бледно-желтого до светло-коричневого. Ими лучше смазывать ШРУС, который будет эксплуатироваться при средней либо высокой температуре, ведь в других случаях вещество достаточно быстро теряет вязкость и не обеспечивает должной защиты шаровой конструкции в автомобилях с передним приводом.

Смазка ШРУС с молибденом

Молибденовая смазка для ШРУСа по свойствам практически не отличается от литиевой продукции. Однако за счет добавления в состав дисульфида молибдена вещество обеспечивает надежную антикоррозионную защиту металлических поверхностей.

При использовании данного состава необходимо учитывать, что в случае попадания на пыльник даже незначительного количества жидкости смазка для шарниров достаточно быстро превращается в абразив. Из-за этого появляются повреждения на внутренней поверхности шарниров равных угловых скоростей. Чтобы избежать проблем, необходимо регулярно проверять герметичность корпуса, а также состояние пыльников.

Бариевые смазки

Бариевая смазка – это наиболее технологичный и эффективный метод поддержки ШРУСов в хорошем состоянии. Такие средства обладают повышенной химической устойчивостью, а также улучшенными эксплуатационными свойствами. Кроме того, данные вещества не взаимодействуют с влагой и полимерами, поэтому подходят как для внутреннего ШРУСа, так и для наружного. Однако их не стоит использовать при низких температурах, чтобы не потерять в качестве средства.

Смазка для ШРУСов на полимочевинной основе

В последнее время для смазки гранаты часто выбирают средства, изготовленные на полимочевинной основе. В их состав входит синтетический поликарбамидный беззольный загуститель. Они являются более пластичными и существенно отличаются от традиционных веществ на мыльных загустителях.

Есть несколько характерных особенностей:

1. Отличные антиокислительные свойства предотвращают старение смазки при эксплуатации в условиях достаточно высокой или низкой температуры. Поэтому ее нередко используют в качестве пожизненной смазки шарниров равных угловых скоростей.
2. Вещество не коксуется при значительном повышении температуры рабочей среды. Кроме того, в процессе эксплуатации не образуются зольные отложения, поэтому не требуется специальное техническое обслуживание конструкции.
3. Смазка «МС ШРУС», загущенная полимочевиной, характеризуется повышенной водостойкостью – данное свойство позволяет эксплуатировать устройство не только при высокой влажности, но и в условиях динамического воздействия жидкости.
4. Повышенная стойкисть с химически активной среде (щелочи или кислоте).

Какая смазка для ШРУСов лучше при низких температурах?

Шрусовая смазка должна работать в разных условиях, в том числе и при температуре до -50°С. Наиболее подходящими для эксплуатации в холодное время года являются марки «Шрус МС Х5», «ШРУС-4», RAVENOL Mehrzweckfett mit MoS-2.

Какие смазки для ШРУСов использовать не следует?

Для смазки нельзя использовать любой шрус или литол. Необходимо обязательно ознакомиться с составом и определить, будет ли работать средство в определенных условиях. В частности, запрещено смазывать ШРУСы следующими веществами:

• графитовой смазкой;
• «Смазкой 158»;
• техническим вазелином;
• маслами, содержащими углеводородные соединения;
• вещества, в состав которых входит кальций либо натрий;
• различные составы на основе цинка или железа.

Графитная смазка, как и остальные перечисленные вещества, не только не обеспечивают должной защиты пыльника и других элементов от износа, но и снижает качество работы транспортного средства.

Основные функции

Хорошая смазка ШРУС-4 должна обеспечить, по крайней мере, две вещи:

1. Не просто уменьшить трение в узлах, но и уменьшить нагрузку в этих узлах. Это продлит срок службы вашего автомобиля, а также уменьшит расход топлива.
2. Защитить металлические части от коррозии. Устранение риска разрушения детали под действием коррозии значительно повысит шансы долгой и бесперебойной работы узла.

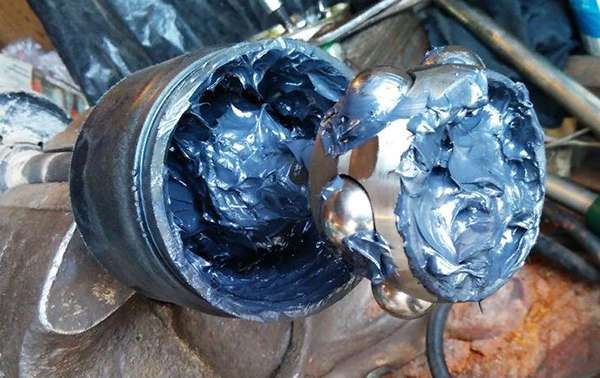

Замена смазки в ШРУСах

Поменять смазку ШРУСа достаточно просто, поэтому можно выполнить работу самостоятельно. Для этого нужно следовать пошаговой инструкции:

1. Для начала необходимо снять ШРУС – последовательность снятия устройства зависит от особенностей конструкции транспортного средства, поэтому здесь нет единственного алгоритма действий.
2. Разборка тубы ШРУСа – нужно с помощью отвертки аккуратно снять два стопорных кольца.
3. Демонтаж пыльника и уплотнительного кольца, а также их проверка на наличие различных повреждений – если они будут выявлены, следует выполнить замену.
4. Извлечение всех внутренних деталей с последующей разборкой.
5. Промывка элементов в бензине либо растворителе – следует тщательно удалить остатки старой смазки.
6. В стакан закладывается около 90 г смазки – набивать вещество в емкость нужно постепенно.
7. Установка трипода на прежнее место.
8. В конце нужно добавлять недостающее количество смазки в ШРУС – понадобится примерно 120-150 г вещества. Чтобы набить стакан плотно, нужно в процессе постепенно перемещать ось трипода.
9. Сборка конструкции выполняется в обратном к демонтажу порядке. При этом необходимо проверить, чтобы ось симметрии сепаратора должна идти перпендикулярн корпусу. В конце необходимо смазать канавки и затем плотно затянуть все хомуты либо кольца.

Все комплектующие элементы должны быть хорошо смазанными, поэтому следует правильно рассчитывать количество вещества.

Как часто менять смазку?

Смазка для гранаты должна меняться каждые 80-100 тысяч км. Однако необходимо учесть, что в случае эксплуатации транспорта в достаточно суровых условиях лучше проводить замену после пробега в 50-60 тысяч км.

Виды

Литиевые:

Такого вида смазки очень распространены в нашей стране. Литиевые составы имеют отличные антифрикционные свойства, а также значительно уменьшают нагрузки на узлы шарнира. Литиевые смазки обладают высокой водостойкостью и защитой от пыли. Необходимость замены зависит от ее качества, в среднем рекомендуют делать это каждые 50-60 000 км.

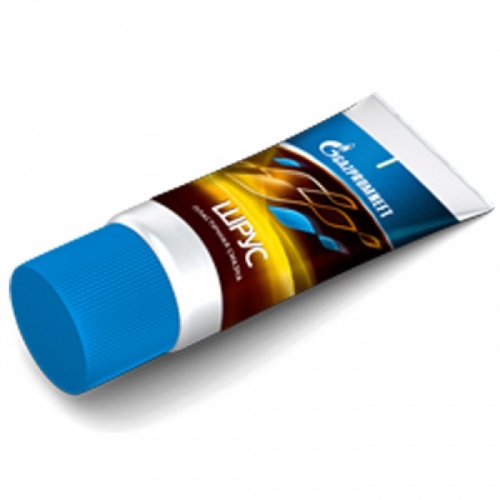

Литол ШРУС-4 от «Газпром нефть», судя по отзывам, является одним из лидеров сегмента. Ее замену осуществляют примерно каждые 100000 км.

Молибденовая:

За границей большинство производителей перешло на дисульфид молибдена как основу для смазки ШРУС-4. Данный вид обладает лучшими антикоррозионными свойствами, а также более высокими противозадирными свойствами. Его единственным недостатком является гидрофобия. При попадании влаги в смазку она мгновенно теряет свою эффективность. Замена такой смазки требуется в среднем каждые 100000 км.

Наиболее популярными среди автомехаников является ШРУС-4 от Liqui Moly.

Смазка для внутренних ШРУСов

Предыдущие виды смазки были актуальны для наружных шарниров и внутренних шарниров с шарикоподшипниками, но не подойдут для внутренних из-за их большей температуры (160). В большинстве внутренних шарниров используются игольчатые подшипники. Их смазка должна осуществляться составом на основе полимочевины, в котором отсутствуют малейшие твердые частицы. Автовладельцы очень хвалят ШРУС Castrol LMX, которая разработана специально для игольчатых подшипников.

Среди отечественных аналогов можно выделить ШРУС супер-4мл.
