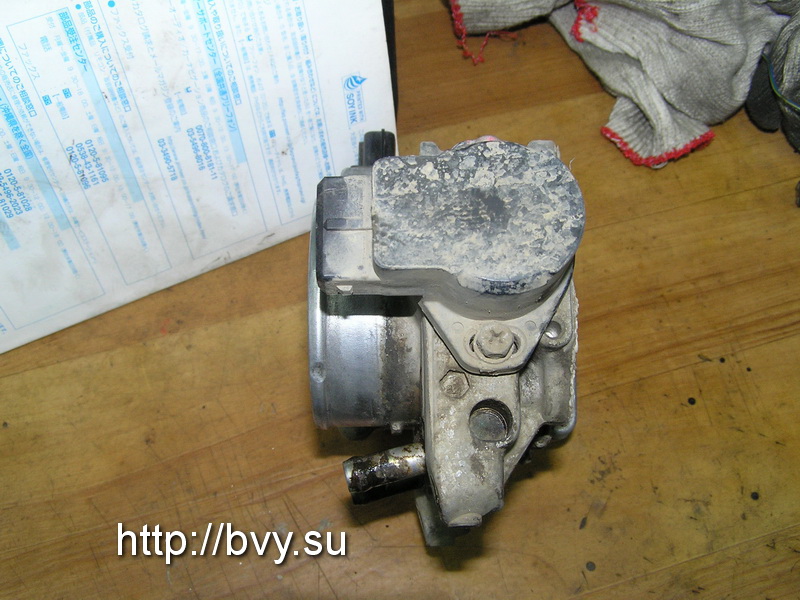

Диагностика и ремонт дроссельной заслонки на моторах GDI

Диагностика системы:

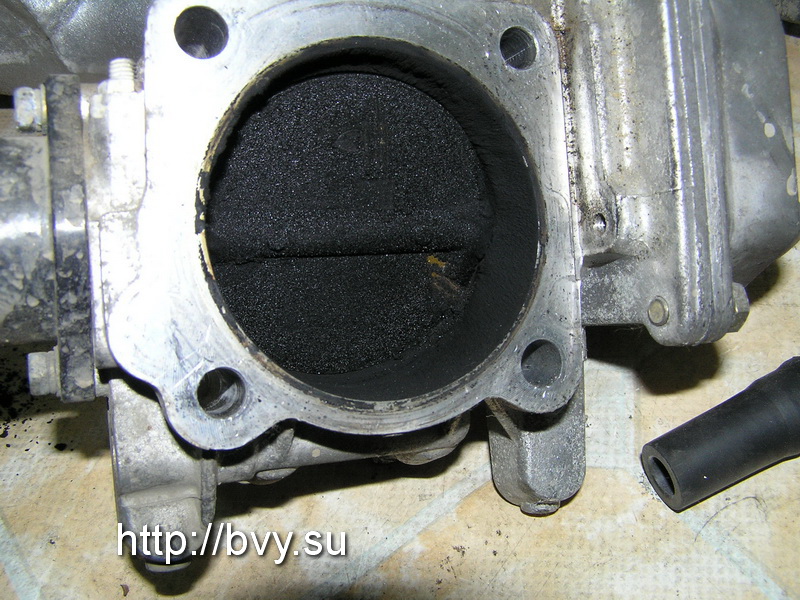

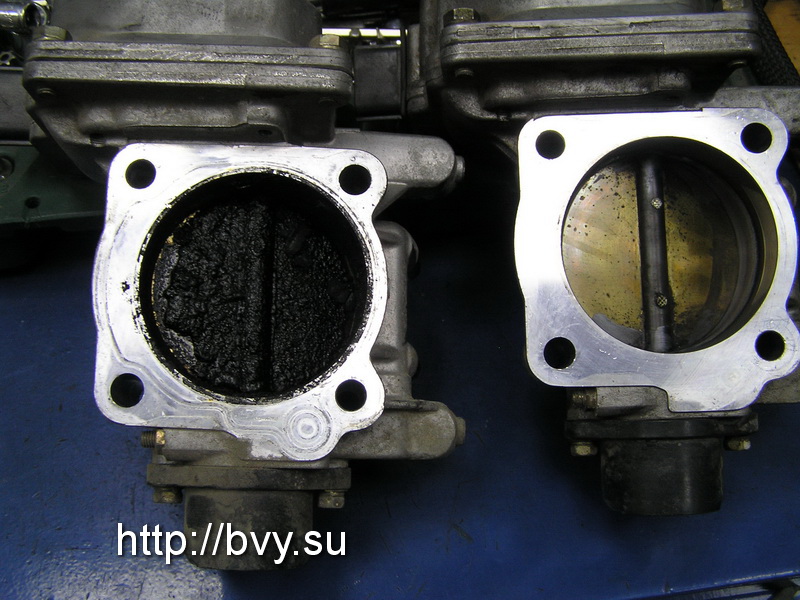

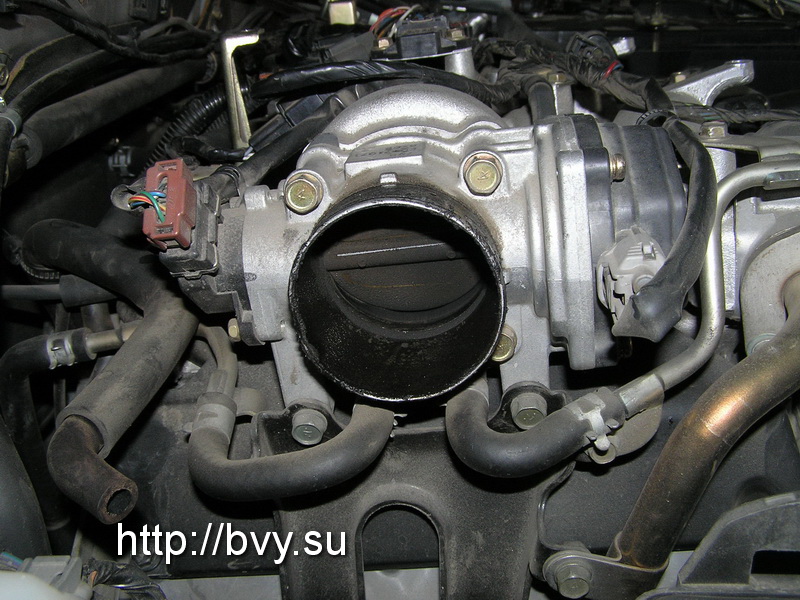

При эксплуатации происходит постепенное загрязнение дроссельной заслонки продуктами сгорания как по линии электромотора EGR, так и по линии вентиляции картера. При этом обороты мотора постепенно занижаются, двигатель на перекрестках, при резком сбросе газа, нередко останавливается. Владельцу автомобиля приходится балансировать между двумя педалями тормоза и газа,чтобы двигатель не заглох. Данная проблема выявляется на компьютерной диагностике — по изменению на сканере в текущих данных параметра положения дросселя . Данные сканера о положении TPS — пограничные значения для очистки TPS(Main) 750мв. На фото выстроенные параметры на мониторе сканера для анализа работы электронной дроссельной заслонки. Два канала датчиков TPS, APS, признак холостого хода, режим сгорания. По этим данным в графическом режиме можно протестировать работоспособность датчиков их настройку. Примеры параметров на экране монитора диагностического сканера.

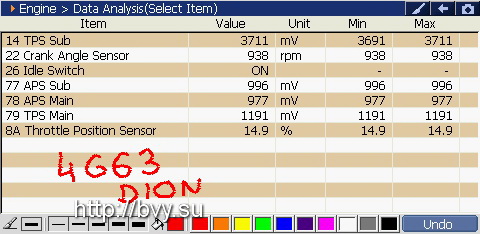

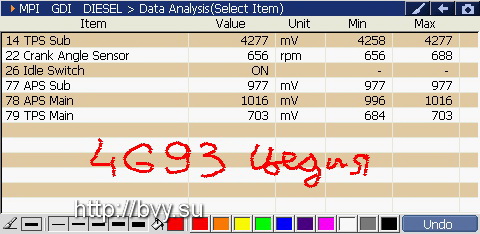

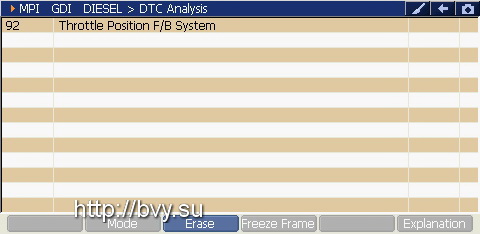

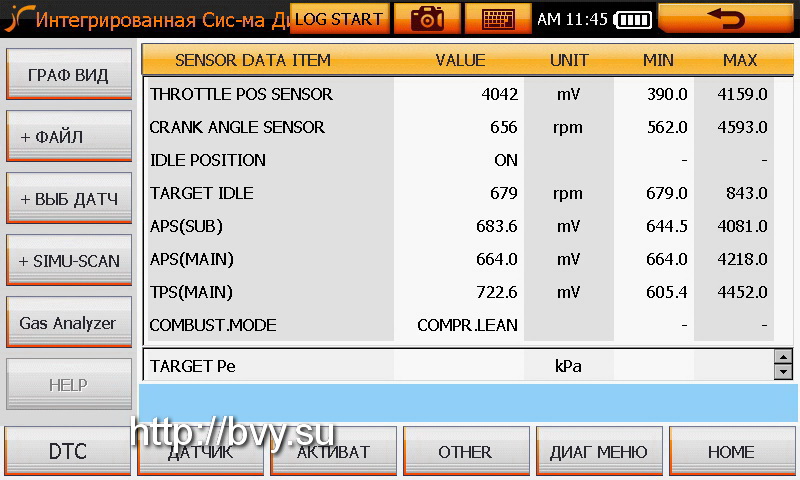

При диагностировании и по показаниям сканера — загрязнение дросселя оценивается визуально по наличию в раструбе заслонки грязи (пыльномасляных отложений). Затем, для подтверждения данных, нужно проверить заслонку на заклинивание — нажать на заслонку до упора и отпустить.

Если заслонка не возвращается (прилипает) – то чистка заслонки такому мотору необходима. Очистку можно производить как со снятием с мотора (при сильных отложениях), так и без снятия. Но без снятия есть большая вероятность (особенно не подготовленным механикам или просто водителям) загубить двигатель. Произойти это может, если налить достаточное количество очистителя в грязный коллектор. Очиститель может спровоцировать массовый отрыв отложений в коллекторе и последующее попадание кусков под впускной клапан (об этой проблеме будет рассказано далее).Для очистки применяют обычный «car cleaner» (очиститель карбюратора).

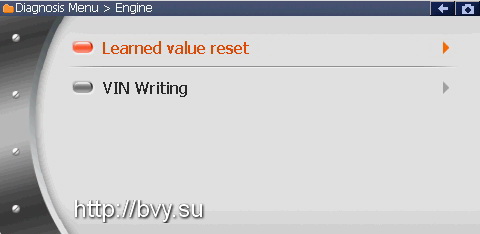

После очистки необходима процедура обучения заслонки. Блок управления заслонкой должен сбросить старые настройки в начальное положение. «Прописка» (обучение заслонки) для автомобилей до 2003 года происходит без сканера. Нужно снять клемму АКБ на несколько минут, затем установить клемму, выключить все нагрузки (печка, фары) включить зажигание на 2-3 секунды и выключить зажигание — через минуту можно двигатель запускать. После этой процедуры в блоке заслонки останутся заводские данные. Автомобили после 2003 года прописываются при помощи диагностического сканера. Подключаем сканер — включаем зажигание и активируем процедуру Learned value reset. Эта процедура есть в дилерском сканере, но пока еще отсутствует в некоторых «мультимарочных» автосканерах.

После проведения процедуры «прописки» обороты мотора становятся адекватными. Нет повышенных, плавающих оборотов. Не происходит внезапных остановок мотора и дрожания.
Железная прокладка между дросселем и коллектором при правильном снятии может быть многоразовой. Прокладка имеет особый пружинный профиль. Если она не деформирована. А напыление на металле не нарушено, то прокладку можно использовать повторно без применения герметиков.

Проблемы дросселей и методы устранения.

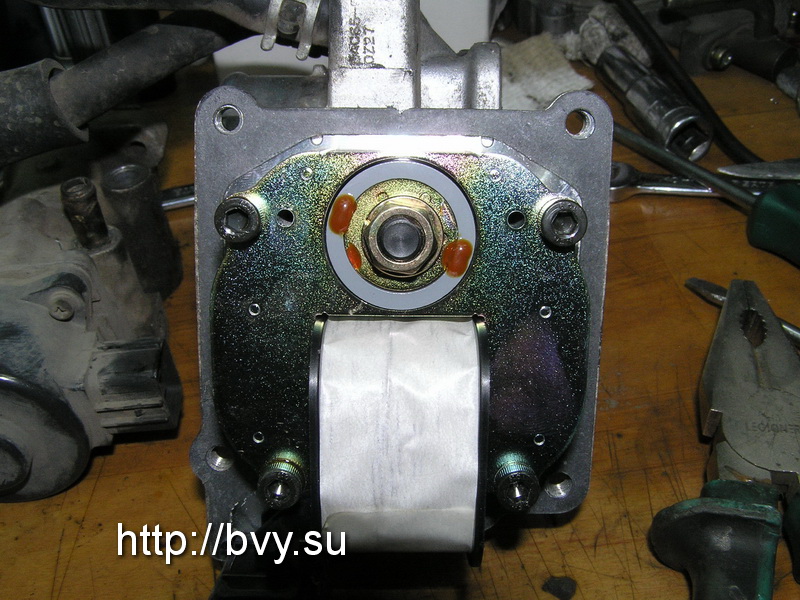

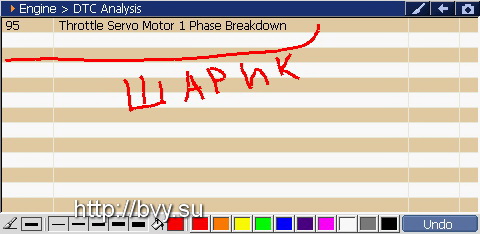

При эксплуатации, нередки случаи отрыва осевого магнита заслонки. Это происходит по причине старения, повышенных вибраций, нагрузок, воздействия температуры и при загрязнении. Обороты мотора в такой ситуации становятся непредсказуемыми. Пропадают прогревные обороты, происходят частые остановки мотора, «застывание» оборотов на определенном уровне — часто на запредельно высоком уровне(2.5-3.0 тыс.обмин), плавание оборотов и неадекватная реакция на педаль акселератора — все эти симптомы могут говорить совместно с ошибкой 95 (Malfunction in throttle valve control servo motor system 1st phase) (горящая лампа) об отрыве магнитов.


На заслонках с круговым магнитом определить срыв можно визуально или при помощи обычного компаса. На фото заслонка сильно приоткрыта. На следующем фото правильный угол открытия заслонки10-12гр относительно вертикальной оси.


На заслонках следующего поколения с трапециевидным сердечником процедура проверки аналогичная. Предварительно диагност должен проверить положение на сканере по параметрам датчика положения заслонки. Физически проверяют положение заслонки и её возврат при нажатии. Если нет пружинного возврата (при условии чистой заслонки) или заслонка стоит с большим углом открытия – значит, есть проблемы с магнитами.На круговом магните смещение определяют по заводским каплям клея. При смещении виден разрыв капли. Примеры срыва магнитов заслонок разных двигателей. Небольшое смещение — и сильное смещение.

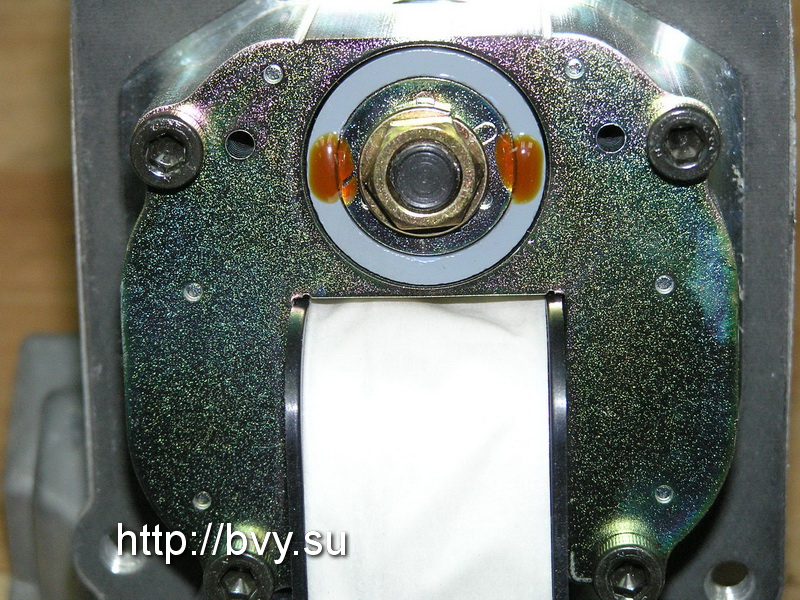

Ремонт заключается в ориентации кругового магнита в правильном положении по прежним отметинам клея, либо по градусам совместно с компасом. И последующей фиксации магнита к сердечнику. Для ориентации демонтируют железный сердечник, магнит обматывают изолентой и пассатижами прокручивают магнит в нужном направлении.

Клей для фиксации может быть различным. Можно использовать обычный китайский «протекающий супер клей».

Потеря данных адаптации заслонки.

Как показывает практика — при любом отключении АКБ, чистке заслонки, либо простом шевелении диска заслонки рукой, или при сбое работы сторонней сигнализации (как пример — неправильное снятие с охраны нештатного иммобилайзера, метки)- происходит потеря данных адаптации заслонки. Блок управления теряет накопленные данные корректировки об углах открытия заслонки. Такая проблема решается проведением очистки и последующей процедурой адаптации и устранением причин сбоя. Важно отметить, что если сторонняя сигнализация отрубает питание с блока управления двигателем, сразу после выключения зажигания, то «прописать» в таком положении углы заслонки не получится. Блок управления заслонкой при каждом выключении зажигания тестирует её. Производя полное открытие, и закрытие заслонки — и только после этого отключает питание.

Ремонт потенциометра или регулировка его положения?

Избежать серьезных поломок вам поможет периодическая регулировка ДЗ. Ее ремонт практически не возможен, поэтому при неисправности эту деталь можно либо заменить либо отрегулировать.

Выполните определенную последовательность довольно простых действий:

• Переведите ДЗ в закрытое состояние, отключив зажигание.
• Обесточить потенциометр, проконтролировать свои действия можно мультиметром.
• Проверьте подачу питания. Когда вы убедитесь, что напряжения точно нет можно приступать к настройке и регулировке датчика. Для этого воспользуйтесь щупом 0,4мм в толщину расположенным между рычагом и винтом.
• Если напряжение не обнаружено, продолжаем проводить регулировку. Поворачивать привод ДЗ необходимо до тех пор, пока между клеммами не появится значение, указываемое в техдокументации на машину.

Неисправность регулятора холостого хода

Когда ДЗ находится в не открытом виде и начинается работа мотора на холодном старте, тогда начинает действовать регулятор. Этот узел отвечает за переход воздушных потоков в коллекторную часть двигателя впускного типа. Когда он плохо функционирует, тогда мотор на холодном старте нестабильно работает. Может глохнуть. Датчик положения дроссельной заслонки напрямую зависит от него и признаки его неисправности могут происходить из-за этого устройства.

Алгоритм самостоятельного тестирования датчика дроссельной заслонки

Теперь разберемся в практическом использовании описанных выше сведений для  ревизии датчика собственными силами. Перед покупкой детали нужно определить, какие именно неисправности датчика положения дроссельной заслонки имеют место в вашем случае. Только после выявления причин проблемы можно принимать решение, нужно ли менять ДПДЗ.

Как определить неисправность датчика дроссельной заслонки? Порядок действий следующий:

1. Определить, где месторасположение искомой детали и убедиться в наличии на нем напряжения.
2. Соединить один выход мультиметра с разъемом ДПДЗ, а другой с осью заслонки, чтобы измерить напряжение в различных положениях ДЗ. Если показания вольтметра изменяются, значит устройство в норме. Если же показатель напряжения остается неизменным, значит имеет место неисправность ДПДЗ.
3. Параллельно следует проверить состояние дорожек. Если есть нарушения покрытия – деталь нужно заменить.
4. Проверить и очистить детали, устройства – контакты, провода и соединения. Нарушенные пины нужно запаять и обработать лаковым составом.

Отдельно стоит акцентировать внимание, что датчик дроссельной заслонки – значимая деталь в системе главного компьютера автомобиля. Датчик передает в бортовую электронную систему показатели угла открытия/закрытия заслонки в конкретный момент.

Какие бы признаки неисправности датчика положения дроссельной заслонки вы не обнаружили, анализируя работу двигателя и других агрегатов, их нельзя оставлять безо всякого внимания. Выявление проблемных моментов в работе рассматриваемого узла позволит избежать более дорогостоящего ремонта.

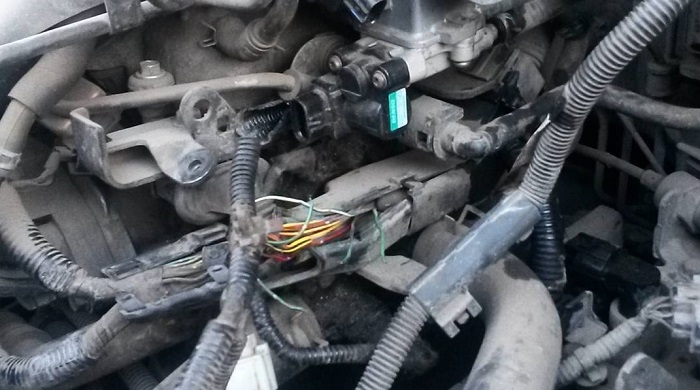

Регулярное проведение диагностических мероприятий и профилактики поломок датчика дроссельной заслонки – важное условие комфортной езды и безопасной службы автомобиля.

Неисправность дроссельного узла Lada Vesta

Проблемы дроссельного узла – распространённое явление на всех современных автомобилях, и Лада Веста не является исключением. Причина кроется в том, что данный узел включает в себя немало составляющих, подверженных влиянию внешних и внутренних факторов. Важно убедиться в том, что проблема заключается именно в неисправности дроссельного узла. Ниже приведён список элементов, повреждения которых могут привести к схожим признакам:

• Датчик положения педали акселератора
• Электродвигатель заслонки дросселя
• Регулятор холостого хода
• Датчик положения заслонки
• Механические элементы корпуса
• Воздушный фильтр и элементы забора воздуха
• Электронный блок управления двигателем

При повреждении любой из этих деталей могут обнаружиться признаки неисправности дроссельного узла. Поэтому, прежде чем спешить в автомагазин за новым дросселем в сборе, имеет смысл провести детальную диагностику всех сопряженных с ней элементов.

Регулировка датчика положения заслонки TPS.

Датчик положения дроссельной заслонки – это переменный резистор. Он изготовлен по технологии напыления на керамическую подложку резистивного слоя (дорожки). По слою двигается контакт. На фото примеры расположения датчиков на заслонках. И описание контактов для регулировки.

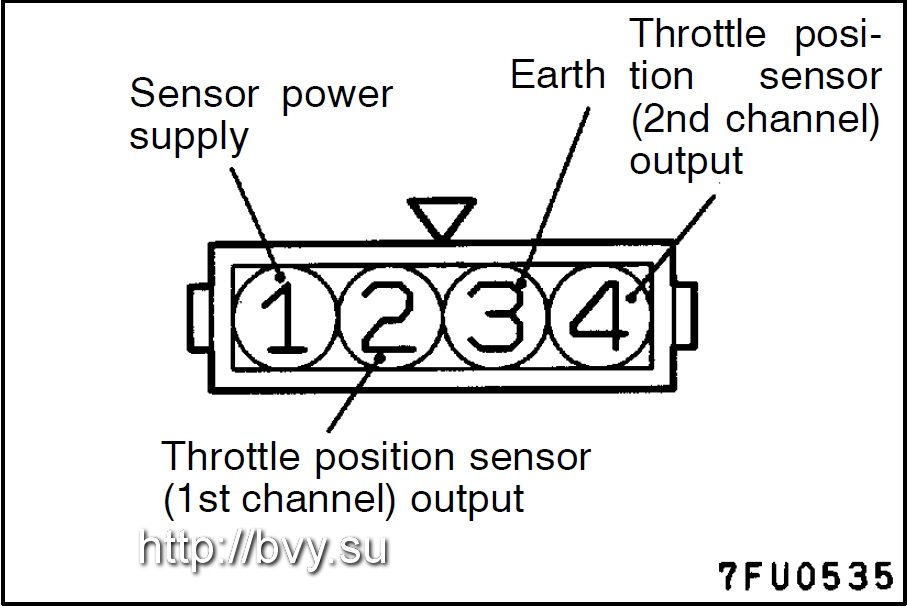

Для стабильности работы системы в датчике применены два канала. В процессе эксплуатации слой стирается или разрушается — работа блока дросселя нарушается. При замене датчика TPS его положение нужно правильно отрегулировать. Устанавливаем датчик на корпус, отключаем электромагнит, включаем зажигание — прижимаем диск до упора и выставляем показания на сканере или по вольтметру- 450мВ по второму каналу для двигателя 4G93(94). 520мВ для двигателя 4G63(64). Затем фиксируем положение датчика болтами. Выключаем зажигание, подключаем электромагнит. Далее стираем ошибки. И прописываем новые показания, обучением заслонки.

Загрязнение заслонки

Конструкция дроссельной заслонки напрямую связывается с вентиляционной системой, через которую выходят газы. Это может вести к ее загрязнению. На стенках чаще всего оседает грязь, пыль, масло, смолистые образования. Впоследствии может наблюдаться шум, стуки, посторонние звуки. Работа данного оборудования становиться некачественной. На приборной панели электронная система сигнализирует об ошибке.

Если постоянно производить очистку данного узла спецсредствами, предназначенными для обработки карбюраторной системы, тогда можно избежать неисправность ДПДЗ.

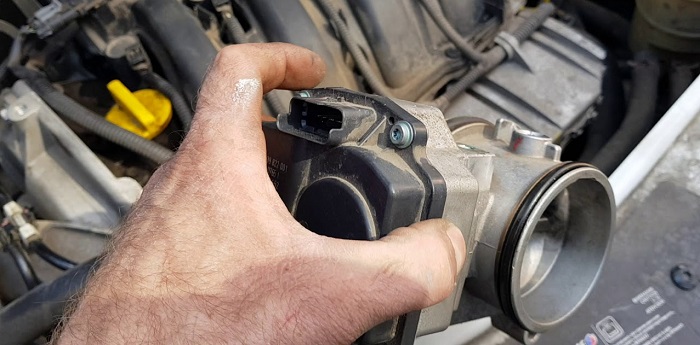

На что влияют неисправности ДПДЗ

Если проявляются признаки неисправности датчика дроссельной заслонки, то, в первую очередь, это может отразиться на работе мотора при включенной нейтральной передаче. В инжекторных двигателях нет системы, управляющей мотором на нейтральных оборотах, как это предусмотрено в карбюраторных агрегатах. Электроника регулирует количество оборотов силового агрегата исключительно руководствуясь данными датчика заслонки. Таким образом, неправильная работа ДПДЗ ведет к нестабильной работе ДВС.

Повышенный расход горючего. ДПДЗ выдает неверный сигнал, который управляющая электроника мотора расценивает, как закрытое положение заслонки, но на самом деле она открыта. Получается, что мотор работает в обычном режиме стабильно, но тратит топливной смеси больше.

• При разгоне чувствуются провалы, авто сильно дергается.
• Положение педали газа не меняется, но мотор дергается, а после того, как газ отпущен, он глохнет.
• Ощущается потеря тяги (машина «не тянет»).
• Светится индикатор, который указывает на поломку.
• Р2135 – ошибка по датчику положения дроссельной заслонки

Кроме указанной выше ошибки диагностический сканер может также показать и другие коды, указывающие на неправильную работу ДЗ или ее датчика: Р0120, 0122, 0123, 0220, 0223, 0222, 01578.

Для диагностирования необходимо замерить напряжение импульса от датчика, сопротивление проводки, а также проверить пин «масса» на управляющем блоке.

Причины проблем с датчиком заслонки:

1. Плохой контакт «массы». Для устранения неисправности нужно зачистить контакты или устранить имеющиеся обрывы.
2. Поломка реле. Для устранения неисправности нужно установить новую деталь (для замены лучше подобрать реле надежного изготовителя с током в 40 А).
3. Плохое состояние электрических выходов датчика. Иногда для устранения проблемы нужно подогнуть их в разъеме.
4. Наличие замыкания между 1 и 2 контактами ВТА. Для выявления проблемы необходимо измерить напряжения в этой зоне.
5. Неисправность электромеханического дроссельного механизма (ЭМДУ). Ремонт в этом случае заключается в замене узла.

Поломка блока управления заслонки

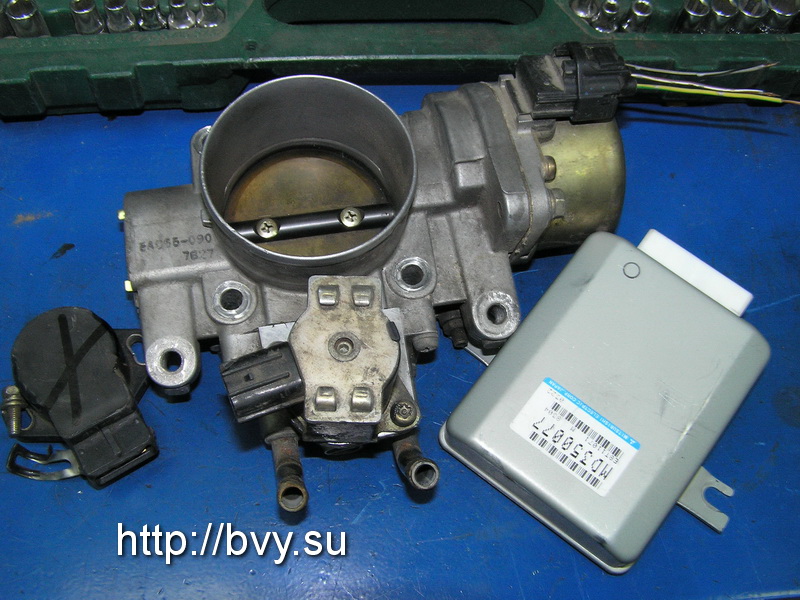

В моей практике были случаи, когда выходил из строя блок управления заслонкой. При этом предсказать поведение заслонки становилось невозможно. Происходит хаотичное движение заслонки (дрожание), а сама заслонка может издавать пищащий звук.

С такой неисправностью эксплуатировать автомобиль невозможно и просто опасно. Ремонт — это замена блока управления. Можно, конечно, попытаться исправить программу в процессоре заслонки, но без исходной программы и схемы вся эта затея из области фантастики.

Основные проблемы по заслонке возникают при ненадлежащем обслуживании мотора владельцами. Нужно понимать, что процесс напыления на заслонку отложений неизбежен. И поэтому нужно вовремя производить несложную процедуру очистки и процедуру последующей адаптации дроссельной заслонки.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

• В уплотненных местах форсунки;
• На выводных системах для испарений бензина;
• На стенках каркаса дросселя;
• На жиклерах холостого хода;
• На трубках усилителя вакуумного тормоза;
• На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Ремонт дроссельной заслонки своими руками

Дроссельный узел автомобиля Лада Веста можно без особых сложностей заменить своими руками. Чтобы выполнить такую процедуру, как замена дроссельного узла, вам достаточно иметь стандартный набор гаечных ключей и шестигранников, а также отвёртки. Итак, выполните действия в следующем порядке:

• Снимите минусовую клемму с аккумуляторной батареи.
• Отсоедините воздуховод от корпуса заслонки, ослабив хомут
• Разъедините провода, подходящие к датчикам.
• Открутите 4 болта крепления корпуса дросселя и извлеките его.
• Закройте чистой тряпкой или другой заглушкой отверстие впускного коллектора.

Установка новой детали выполняется в порядке, обратном снятию. Если вам нужно осуществить такое действие, как замена датчика дроссельной заслонки, то снимать весь узел нет необходимости – достаточно просто отсоединить провода от датчика и демонтировать его, а затем в обратном порядке установить новый датчик.

Рекомендации по выбору ДПДЗ

Некоторые автопроизводители для комплектации своих моделей используют недорогие пленочно-резистивные датчики дроссельной заслонки. Срок службы такой детали не очень длительный, поэтому со временем будут проявляться различные симптомы неправильной работы датчика.

Для замены неисправной детали эксперты рекомендуют использовать более дорогостоящие бесконтактные датчики, которые отличаются повышенной надежностью и длительным сроком службы. Принцип работы такого устройства основан на эффекте магнитной резистивности.

Алгоритм действий для выявления неисправности дросселя

Важно понимать, что самым надёжным способом будет скачивание кодов ошибок на смартфон или ПК посредством диагностического разъёма. Но, если такой возможности нет или разъём не работает, в неисправности узла можно убедиться, используя следующий алгоритм:

• Проверьте воздуховод на наличие посторонних предметов, грязи, воды и т.п. При необходимости выполните чистку каналов.
• Убедитесь в пригодности воздушного фильтра.
• Проверьте тестером работоспособность датчика положения педали акселератора.
• Протестируйте работоспособность регулятора холостого хода.
• Таким же образом исключите неисправность датчика положения заслонки, а также электродвигателя.
• Если всё в порядке, то имеет смысл разобрать узел и убедиться в целостности и работоспособности самой заслонки.

Все замеры тестером необходимо производить при включенном зажигании и при разных положениях педали акселератора.

Возможные причины неполадок

Дроссельная заслонка и ее признаки неисправности могут помочь найти причины неисправности в ДПДЗ. Есть шесть видов основных неполадок. Изучив каждый и выявив подходящий, можно понять каким способом следует производить ремонт.

Признаки неисправности дроссельной заслонки Лада Веста

Существует ряд показателей, указывающих на неисправность дроссельной заслонки. Симптомы могут проявляться по-разному в зависимости от вышедшей из строя детали. Чтобы понять, в каком направлении двигаться, необходимо ознакомиться с перечнем возможных симптомов повреждения дросселя вашей Lada Vesta:

• Неравномерность оборотов холостого хода
• Остановка двигателя, как на холостом ходу, так и при нажатии на газ
• Двигатель не запускается или глохнет сразу после запуска
• Потеря мощности двигателя
• Рывки при наборе скорости
• Периодически или постоянно горит лампа Check Engine

Как видите, признаков, указывающих на проблемы дроссельной заслонки, довольно много и все они могут указывать на многие другие неисправности. Поэтому, прежде чем осуществлять ремонт дроссельного узла, нужно исключить варианты неисправности других деталей вашего авто. Для этого воспользуйтесь алгоритмом действий, приведённым ниже.

Как устранить неисправность посредством чистки дроссельной заслонки

Рассмотрим поэтапно, как правильно сделать чистку заслонки:

1. Прежде всего, нужно добраться до дроссельной заслонки. Конструкция разных модификаций ДВС отличается, но, как правило, сначала необходимо демонтировать воздуховод, идущий от заслонки к воздушному фильтру.
2. Затем нужно снять дроссельную заслонку. Следует открутить болты крепления (от 2-х до 4-х штук), а затем рассоединить все разъемы, включая тот, который идет к клапану продувки абсорбера.
3. Очистить дроссельную заслонку можно с помощью чистящего средства для карбюраторов. В специализированных магазинах автохимии представлен широкий выбор различных составов, поэтому всегда можно подобрать оптимальный вариант по стоимости.
4. Тщательно вытереть дроссельную заслонку снаружи и внутри с помощью выбранного средства и ветоши.
5. Если конструкцией авто предусмотрена защитная решетка – ее также нужно очистить.
6. Собрать узел в обратном порядке.

Чистка дроссельной заслонки выполняется таким образом, чтобы ее металлическая поверхность стала полностью светлой. Такая чистка будет способствовать улучшению динамических характеристик двигателя.

• Как почистить дроссельную заслонку без снятия

Многие автолюбители интересуются, как выполняется чистка дроссельной заслонки без снятия. На некоторых СТО действительно предлагают такую услугу, но, следует учитывать, что эффективная чистка этой детали может быть выполнена только после демонтажа заслонки.

Чтобы почистить заслонку дросселя без снятия используется специальный очиститель впускного тракта. Кроме того, такая процедура может выполняться с использованием жидкости для чистки клапана EGR, а также средства WD-40 или растворителей.

Особенности работы

Подача воздушной смеси должна осуществляться дозированно, при большем усилии (нажатии) на педаль газа соответственно заслонка открывается на большую величину и количество смеси в более внушительном объеме поступает в камеру сгорания, тем самым активизируя процесс переработки бензина и увеличивая скорость и тяговые возможности автомобиля. Поэтому своевременный уход за данной деталью важен для корректной работы всех систем.

признаки неисправности дроссельной заслонки:

Электронное устройство

Современные автомобили в последние несколько лет оснащаются электронной дроссельной заслонкой. Функции на таком элементе лежат те же самые, однако устройство механизма несколько отличается по сложности и конструкции.

По сравнению со своим механическим аналогом такой узел имеет ряд существенных отличий:

• Главным и самым значимым отличием является отсутствие тросика педали газа на электронном аналоге. В механическом устройстве этот тросик передавал импульс от нажатия педали акселератора напрямую к заслонке, и регулировал степень ее открытия. В электронном варианте на месте тросика установлен блок, и сигнал передается по системе датчиков, из-за чего электронная система получила название – электронная педаль газа (среди большинства владельцев старых автомобилей с механическим приводом заслонки такой вид педали пользуется дурной славой – так как владельцы считают ее реакцию достаточно медленной). Возможно, отсутствие тросика уменьшает реакцию на педаль газа, однако отсутствие тросика делает конструкцию достаточно надежной;
• Наличие датчиков РХХ и ДПЗД. Такие датчики устанавливаются на все варианты инжекторных моделей, однако на рынке еще можно встретить автомобили без таковых с механическим приводом. У машин с электронным вариантом наличие таких датчиков в любом случае обязательно;
• Наличие дополнительно электронного бока. Посредством данного блока в версии с электронной заслонкой вся информация о положении заслонки, команды на ее дополнительное открытие поступают в бортовой компьютер автомобиля и непосредственно влияют на отклик педали акселератора.
  Данный узел, находясь в подкапотном пространстве, подвергается усиленному воздействию окружающей среды и поэтому может со временем выйти из строя.

Датчик дроссельной заслонки, определяющий ее положение

Клапан положения дроссельной заслонки находится в закрытом либо открытом положении. В каком из них он пребывает прямо сейчас, вам расскажет датчик положения — потенциометр.

Для диагностики состояния или замены потенциометра лучше обращаться к сертифицированным специалистом в сервисные центры.

Чистка и промывка заслонки на инжекторе бензинового двигателя

Чистка дроссельной заслонки – необходимая периодическая процедура. Причиной загрязнений чаще всего становится масляная пыль, проникающая через систему вентилятора картера, а также ее мельчайшие частицы, пропускаемые даже фильтрами отменного качества. Смешивание этих субстанций приводит к образованию прочного налета, мешающего закрытию заслонки.

Чистить дроссельную заслонку надо, чтобы не происходили следующие проблемы:

• Активация коррозийных процессов, приводящая к разрушение элементов;
• Нарушение в функционировании механизмов;
• Быстрая поломка потенциометра.

Чтобы оперативно почистить дроссельную заслонку при малых загрязнениях чаще всего используют специальное средство (например, известный всем WD-40) или его аналоги. При особо тяжелых случаях загрязнения потребуется комплексная чистка дросселя.

Для этого вам потребуется снять дроссельную заслонку, освободить ее от резиновых уплотнителей и обработать упомянутым выше средством.

Ошибки в работе, адаптация после очистки

Бывает, что после чистки дроссельной заслонки плавают обороты, увеличивается расход топлива, обычно подобные ошибки пропадают после непродолжительной обкатки. Но если время идет, а ситуация не изменяется, рекомендуем откалибровать (адаптировать) положение ДЗ, ведь система продолжает подавать топливо по тем параметрам, которые были до очистки.

Привод дроссельной заслонки

Существует 2 типа данных приборов. Первый – механический. Его можно встретить на автомобилях до 2000 года выпуска. В конструкции этого прибора имеется стальной трос, который со временем может деформироваться, растянуться и даже порваться. Трос соединяет такие два узла: акселераторную педаль и ручку на вращательной оси. Оказываемое давление на него, повреждает его структуру, ведет к потере целостности.

Второй вид – электронный. Его можно встретить на всех современных авто. Положение можно регулировать при помощи электро-центра управления. В соответствии с показателями о состоянии системы, последний узел анализируя ее, подает команды на блок дросселя. Если получаются данные, которые считывают признаки неисправности датчика дроссельной заслонки, происходит подача аварийного сигнала. Электро-блок в свою очередь регистрирует это. Включает аварийный режим. Зажигается сигнальная лампочка.

Какие есть симптомы при неисправности датчика положения дроссельной заслонки:

• Автотранспортное средство не отвечает на сигнал, посылаемый в основной узел мотора путем нажатия на акселераторную педаль.
• Оборотность уменьшилась, машина плохо набирает скорость.
• Ухудшается динамика, автомобиль плохо преодолевает повороты.
• При холодном старте могут наблюдаться недостаточные обороты, мотор может сам выключаться.
• Подаются аварийные сигналы об ошибках в системе.

Бывают случаи, когда начинает «подглючивать» электрический блок дросселя. Тогда зафиксировав эту неполадку, автомобиль переходит включает «аварийку».
